Se realizan estudios de rendimiento mecánico para plásticos, siendo la norma ASTM D638 una de las normas esenciales para el ensayo de materiales. Es un método pertinente que proporciona conocimiento sobre las propiedades de tracción de los plásticos, permitiendo a ingenieros, fabricantes e investigadores evaluar su resistencia, flexibilidad y durabilidad. Por lo tanto, ya sea para desarrollar nuevos materiales para aplicaciones innovadoras o para supervisar la calidad de los materiales existentes, es fundamental un buen conocimiento de la norma ASTM D638. Este artículo destaca la importancia de este método de ensayo, analiza el procedimiento en detalle y profundiza en sus diversos campos de aplicación. Así pues, amplíe sus conocimientos y confíe en que esta norma ASTM ha marcado un hito en el desarrollo de materiales.

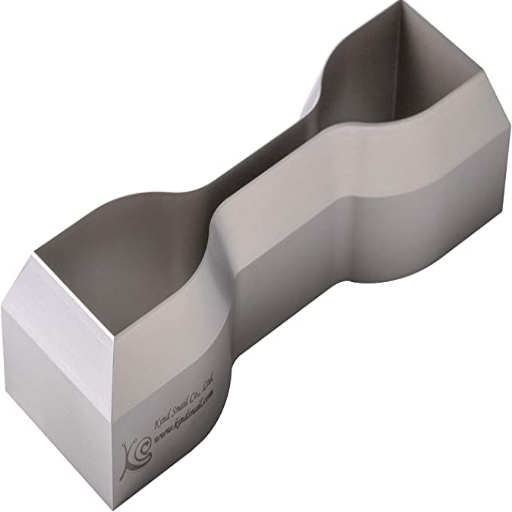

Lo que ¿Es ASTM D638?
La norma ASTM D638 es el método de ensayo estandarizado para evaluar las propiedades de tracción de los materiales plásticos. Determina la resistencia a la tracción, la elongación y el módulo de elasticidad estirando una muestra hasta su rotura. Este ensayo proporciona información esencial sobre el comportamiento tensión-deformación de los plásticos, cuya consideración es fundamental en la selección de materiales para una aplicación específica, el control de calidad y el desarrollo de nuevos materiales.
Definición y propósito de ASTM D638.
La norma ASTM D638 se erige como una metodología de ensayo básica en la ciencia de los materiales, proporcionando un medio preciso para caracterizar y estudiar las propiedades mecánicas de los plásticos. De esta manera, la prueba somete a tensión una muestra de plástico hasta que falla, lo que permite determinar parámetros críticos como la resistencia a la tracción, el alargamiento de rotura, el límite elástico y el módulo de elasticidad. Por lo tanto, la norma ASTM D638 está diseñada para mediciones estándar y reproducibles, lo que permite a fabricantes e ingenieros realizar comparaciones comerciales entre materiales. La selección de materiales, la optimización de su diseño y el mantenimiento de los estándares de calidad hacen un amplio uso de estos datos, especialmente en los sectores automotriz, aeroespacial y de bienes de consumo. Al cumplir con la norma ASTM D638, las industrias pueden confiar en las mediciones de la respuesta de un plástico a la tensión, lo que contribuye a su aplicación segura y eficiente.
Descripción general de su papel en la prueba de las propiedades de tracción de los plásticos.
La norma ASTM D638 es fundamental para determinar las propiedades de tracción de los plásticos, ya que estandariza todo el procedimiento de ensayo para garantizar la obtención de propiedades mecánicas precisas en condiciones controladas. Según esta norma, el material plástico de un sujeto de ensayo, preparado en forma de mancuernas, se somete a tensión uniaxial hasta su fractura. Estas pruebas proporcionan parámetros importantes como la resistencia a la tracción, la elongación y el módulo de elasticidad. Estos factores describen el comportamiento del material polimérico al ser sometido a una carga mecánica y, en última instancia, predicen el comportamiento del material en aplicaciones reales.
Los últimos datos y avances demuestran que la norma ASTM D638 sigue siendo ampliamente utilizada en la ciencia de los materiales. Por ejemplo, el rango de resistencia a la tracción varía entre 20 MPa para termoplásticos normales y más de 100 MPa para materiales como polipropileno, policarbonato y nailon, entre otros, lo que demuestra la amplia gama de propiedades que abarca este rango. En consecuencia, los valores de elongación a la rotura definen principalmente la flexibilidad y la ductilidad de un material; en algunos casos, los plásticos de muy alto rendimiento pueden elongarse más del 200 % sin fracturarse.
Por lo tanto, esta norma también puede expresar la variabilidad de los materiales. Por ejemplo, los últimos avances en equipos de prueba incorporan extensómetros digitales con adquisición de datos de alta velocidad, lo que aumenta la precisión y la repetibilidad de los resultados. Gracias a estos avances, la norma ASTM D638 se utiliza ahora para probar polímeros avanzados, plásticos de origen biológico y compuestos reforzados con fibra, además de termoplásticos convencionales.
En conclusión, ASTM D638 sigue siendo el método más esencial disponible para medir y caracterizar las propiedades de tracción, lo que permite a las industrias innovar con datos precisos sobre el rendimiento del material.
Industrias y materiales aplicables bajo esta norma.
Esta norma ASTM es ampliamente aplicable en diversas industrias debido a su amplia aplicabilidad en la evaluación de la tracción de diversos materiales. Las principales industrias y materiales probados bajo dicha norma son:
1. Industria automotriz
La norma ASTM D638 es fundamental en la industria automotriz para realizar ensayos en polímeros y compuestos utilizados en componentes de vehículos. El diseño automotriz moderno implica cada vez más el uso de materiales ligeros, como plásticos reforzados con fibra de carbono, para optimizar el consumo de combustible y reducir las emisiones. Los datos de resistencia a la tracción generados mediante el procedimiento ASTM D638 se utilizan para determinar el rendimiento de los materiales y los requisitos de seguridad bajo tensión mecánica.
2. Aeroespacial y Aviación
La norma ASTM D638, en más de un sentido, proporciona a la industria aeroespacial la mejor manera de probar materiales compuestos avanzados de termoplásticos de alto rendimiento y polímeros reforzados. Estos materiales se utilizan en la fabricación de componentes ligeros pero resistentes, como fuselajes, estructuras de alas y paneles interiores. Dado que la precisión en las pruebas de tracción es fundamental para cumplir con los estrictos criterios de seguridad y eficiencia en la fabricación de aeronaves, la norma ASTM D638 es indispensable.
3. Dispositivos médicos y atención sanitaria
Materiales como plásticos biodegradables y dispositivos médicos basados en polímeros se prueban con esta norma. Las suturas quirúrgicas, los implantes y los sistemas de administración de fármacos suelen incorporar plásticos que deben cumplir estrictos requisitos regulatorios y de rendimiento. Determinar la resistencia, elasticidad y durabilidad adecuadas mediante las pruebas ASTM D638 garantiza la seguridad y eficacia del uso del material en aplicaciones médicas.
4. Bienes de consumo
Los bienes de consumo evalúan la norma ASTM D638 en termoplásticos comunes como PP, PE y PS, utilizados en envases, productos para el hogar y productos electrónicos. Los fabricantes utilizan los datos de las propiedades de tracción para garantizar que sus productos resistan el uso repetido y estén sujetos a efectos ambientales adversos y tensiones mecánicas.
5. Construcción e Infraestructura
La norma ASTM D638 prueba materiales como el polietileno de alta densidad (HDPE) y el cloruro de polivinilo (PVC), materiales avanzados ampliamente utilizados para sistemas de tuberías, aislamiento, membranas para techos, etc. Las pruebas de tracción son vitales para determinar que los materiales mantendrán su integridad estructural a lo largo del tiempo, particularmente en circunstancias ambientales exigentes.

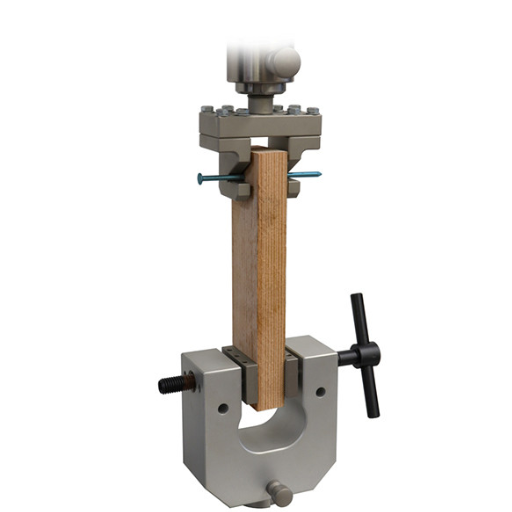

¿Cómo se realiza la prueba ASTM D638?
La norma ASTM D638 establece una norma para el ensayo de tracción de plásticos. El método requiere la preparación de una muestra estándar, generalmente denominada muestra de hueso de perro, a partir del material a ensayar. Esta muestra se sujeta firmemente en la máquina de ensayos de tracción. Se aplica una fuerza de tracción uniaxial a una velocidad constante, elongándola continuamente hasta la rotura. El sistema mide propiedades esenciales como la resistencia a la tracción, el alargamiento a la rotura y el módulo de elasticidad durante el ensayo. Estos valores ofrecen información crucial sobre el comportamiento mecánico y el rendimiento del material bajo tensión.
Preparación de probetas (dimensiones, formas, tipos).
La fase de preparación de las probetas garantiza resultados precisos y fiables en las pruebas mecánicas. Las probetas se preparan con dimensiones específicas y formas estandarizadas para garantizar su uniformidad y permitir la evaluación comparativa. Las muestras con forma de hueso de perro se utilizan habitualmente para ensayos de tracción, las barras cilíndricas o rectangulares para ensayos de compresión y las placas delgadas para ensayos de flexión. Los requisitos dimensionales suelen ajustarse a las especificaciones emitidas por organismos de normalización, como ASTM o ISO, con tolerancias dentro de las cuales las desviaciones son inaceptables.
El tipo de material puede afectar el proceso de preparación, dependiendo de las técnicas de corte, mecanizado o moldeo requeridas para metales, polímeros, cerámicas y compuestos. Más específicamente, las muestras de metal pueden procesarse mediante fresado, mientras que las de plástico pueden moldearse por inyección. Es fundamental garantizar dimensiones exactas y superficies impecables para evitar concentraciones de tensión o irregularidades que puedan alterar los resultados de las pruebas. Junto con una preparación adecuada, el estricto cumplimiento de las normas aceptadas permite obtener datos fiables que representan con precisión las propiedades reales del material ensayado.
Descripción de equipos y aparatos de prueba.
Los equipos y aparatos de ensayo determinan las propiedades de los materiales con la máxima precisión posible en diversas condiciones. Entre estos equipos se encuentran las máquinas universales de ensayo, que pueden realizar ensayos de tensión, compresión y flexión. Estas máquinas cuentan con celdas de carga para medir fuerzas y extensómetros para medir la elongación o deformación de la muestra. El aparato de soporte incluye mordazas o accesorios para sujetar firmemente la muestra de ensayo y evitar tensiones adicionales. Se pueden utilizar cámaras ambientales para ensayar los materiales a temperatura o humedad controladas, simulando el entorno real. La calibración de estos equipos y el estricto cumplimiento de las normas de la industria garantizan la fiabilidad y reproducibilidad de los resultados de las pruebas.
¿Cuáles son los diferentes tipos de muestras en ASTM D638?
ASTM D638 proporciona cinco tipos de muestras, numeradas del Tipo I al V. Cada tipo tiene un tamaño y una forma diferentes para su uso en distintos espesores de material y aplicaciones.
- Las muestras de tipo I se utilizan para pruebas de propósito general de plásticos rígidos.
- Las muestras de tipo II son más pequeñas que las de tipo I y se utilizan cuando existen materiales en dimensiones disponibles limitadas.
- Las muestras de tipo III y tipo IV se utilizan con frecuencia para probar materiales muy delgados o en condiciones especiales.
- El tipo V está destinado a láminas y películas muy delgadas, cuyos espesores son generalmente inferiores a 1 mm.
“La elección de la muestra depende de las pruebas y estándares a seguir”.
Descripción general de los tipos de muestras (Tipo I, II, III, etc.).
Se producen y seleccionan diferentes tipos de muestras (Tipo I, II, III, IV y V) según la clasificación de los protocolos de prueba estandarizados ASTM D638, de acuerdo con sus propiedades y especificaciones de prueba:
- Tipo I: Este tipo se utiliza a menudo para probar plásticos duros y puede proporcionar datos confiables sobre la resistencia a la tracción o similar para muestras con espesores superiores a 7 mm.
- Tipo II: Cuando se dispone de dimensiones más pequeñas de especímenes, estos especímenes se fabrican un poco más angostos que el Tipo I pero mantienen una forma similar para realizar pruebas comparables.
- Tipo III: Estas probetas se utilizan generalmente con materiales más delgados; son adecuadas para probetas de entre 1 y 7 mm de espesor. Gracias a su menor anchura, son idóneas para ensayos de tracción de materiales ligeros o menos densos.
- Tipo IV: Las muestras diseñadas para materiales flexibles, incluidas películas y láminas delgadas, se centran en materiales de menos de 1 mm de espesor, lo que garantiza la precisión con estas delicadas muestras.
- Tipo V: Las muestras más pequeñas se reservan para las películas y láminas más delgadas, en la mayoría de los casos por debajo de 0.5 mm de espesor, lo que proporciona datos finamente ajustados donde las dimensiones pequeñas importan.
Cada tipo se seleccionará según su capacidad para medir con precisión ciertos materiales, lo que permitirá a ingenieros y científicos evaluar propiedades mecánicas como la resistencia a la tracción, la elasticidad y la elongación. Se deberán cumplir estrictamente las normas dimensionales al realizar las pruebas para garantizar la precisión.
Criterios para seleccionar tipos de muestras según el material y la aplicación.
La selección del tipo de muestra para ensayos de materiales depende del material en cuestión y de su aplicación. Entre los puntos a considerar se encuentran la estructura física del material (p. ej., isótropo o anisótropo), las condiciones de carga previstas y la propiedad ensayada. Estas pueden ser, por ejemplo, la resistencia a la tracción o a la compresión. Se recomienda un tipo de muestra estándar para metales o aleaciones, como la muestra de "hueso de perro", que garantiza una distribución uniforme de la tensión dentro del núcleo. En cambio, los polímeros y los compuestos pueden requerir que la forma de las muestras tenga en cuenta las propiedades direccionales o la deformación potencial.
Para aplicaciones en las industrias aeroespacial, automotriz o de la construcción, se requiere una simulación detallada de condiciones reales. Por ejemplo, los componentes que operan en entornos de alta temperatura pueden someterse a pruebas especializadas con muestras que imitan las condiciones de servicio. Al alinear adecuadamente los parámetros de la muestra y el comportamiento del material con las exigencias de la aplicación, se puede obtener una visión precisa del rendimiento real.
Requisitos dimensionales para cada tipo de muestra.
Los requisitos dimensionales de las muestras dependen principalmente de las normas de ensayo específicas y del uso previsto de los materiales. A continuación, se presentan algunas directrices generales para los tipos de muestras más comunes:
- Probetas de ensayo de tracción
Las probetas de tracción se preparan principalmente en forma de hueso de perro para concentrar la tensión en la sección de referencia. Las dimensiones estándar suelen seguir las normas ASTM o ISO; por ejemplo, la norma ASTM E8/E8M define las dimensiones, como una longitud de referencia de 50 mm para probetas estándar, con variaciones según el espesor del material.
- Probetas de prueba de compresión
Las probetas de compresión suelen ser cilíndricas o rectangulares. Las dimensiones son cruciales para mantener la relación de aspecto (altura/diámetro/ancho) de 2:1, como se describe en diversas normas como la ASTM E9. Una alineación y un acabado superficial adecuados son necesarios para garantizar resultados correctos.
- Probetas de prueba de impacto
Asimismo, las probetas para ensayos de impacto Charpy o Izod casi siempre tienen estándares dimensionales claros que deben seguirse. La norma ASTM E23 define probetas entalladas con secciones transversales de 10 mm x 10 mm, con una profundidad de entalla estándar de 2 mm.
- Probetas de prueba de fatiga
Las dimensiones de las pruebas de fatiga se ajustan a las similitudes en las condiciones de carga reales. Por lo tanto, el diámetro y la longitud de la sección de referencia se estandarizan mediante métodos como la norma ASTM E466, lo que garantiza una selección uniforme de la tensión cíclica.
- Ejemplares personalizados
Para aplicaciones especializadas, como la industria aeroespacial o entornos de alta temperatura, se pueden fabricar muestras a medida para simular las condiciones operativas reales. Esto permite obtener la predicción más realista del comportamiento del material en su entorno real.
Se debe garantizar un estricto cumplimiento de los requisitos dimensionales de cada especie para garantizar la fiabilidad y reproducibilidad de los resultados de las pruebas de materiales. Siempre que sea posible, consulte las normas y directrices internacionales más recientes que confirmen las dimensiones exactas adecuadas para un tipo de prueba específico.

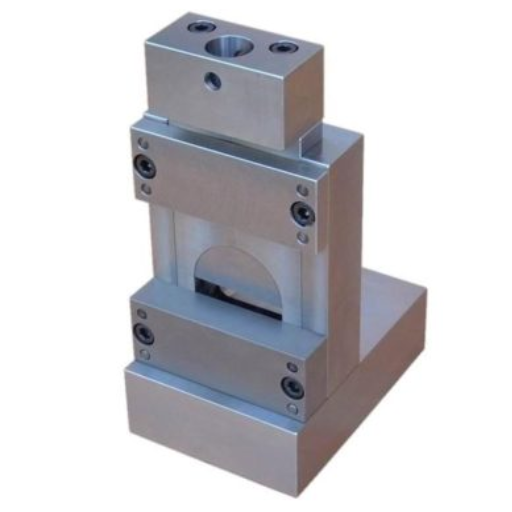

¿Cómo se compara la norma ASTM D638 con normas similares?
La norma ASTM D638 se centra principalmente en el ensayo de las propiedades de tracción de los materiales plásticos. A diferencia de la norma similar ISO 527, la ASTM D638, ampliamente utilizada en Norteamérica, especifica distintas formas de probeta, velocidades de ensayo y tolerancias dimensionales. Si bien ambas normas evalúan el comportamiento a la tracción del material ensayado, pueden producirse ligeras diferencias en los resultados debido a las variaciones en los métodos empleados. La norma seleccionada debe ser pertinente a los requisitos del material y al ámbito de aplicación para garantizar la coherencia y la comparabilidad.
Comparación con las normas ISO (por ejemplo, ISO 527).
Las normas ASTM D638 e ISO 527 especifican dimensiones de probetas de prueba, velocidades de prueba y métodos de informe distintos, pero tienen como objetivo proporcionar información sobre las propiedades de tracción de los plásticos.
| Parámetro | ASTM D638 | ISO 527, |
|---|---|---|
| Tamaño de la muestra | Tipo I: 165 mm | Tipo 1A: 170 mm |
| Espesor | 3.2 mm | 4 mm |
| Longitud del calibre | 50 mm | 75 mm |
| Prueba de velocidad | 5-50 mm/min | 1-500 mm/min |
| Informes de datos | Curvas detalladas | Flexible |
| Enfócate | Uso práctico | Reproducibilidad |
| Región | Norteamérica | Europa / Asia |
Diferencias y similitudes clave en metodología y aplicaciones.
En el caso de las normas ASTM D638 e ISO 527, ambas pruebas evalúan las propiedades de tracción de los plásticos, pero difieren en las muestras reales en cuanto a dimensiones, velocidades de ensayo o puntos de interés. ASTM se centra en la practicidad; ISO se centra en la reproducibilidad a nivel mundial.
| Parámetro | ASTM D638 | ISO 527, |
|---|---|---|
| Tamaño de la muestra | Tipo I: 165 mm | Tipo 1A: 170 mm |
| Espesor | 3.2 mm | 4 mm |
| Longitud del calibre | 50 mm | 75 mm |
| Prueba de velocidad | 5-50 mm/min | 1-500 mm/min |
| Enfócate | Sentido práctico | Reproducibilidad |
| Región | Norteamérica | Europa / Asia |
| Aplicaciones | Plásticos | Plásticos |
| Informes de datos | Hay una | Flexible |
Por qué la norma ASTM D638 podría ser la preferida para ciertas industrias.
En consecuencia, la norma ASTM D638 se ha convertido en la preferida en industrias como la aeronáutica, la automoción y la fabricación de dispositivos médicos debido a su amplia aceptación y amplio uso en Norteamérica. Esta norma de prueba ofrece un marco preciso para determinar las propiedades de tracción de los plásticos, lo cual resulta beneficioso en lo que respecta a la resistencia y durabilidad de los materiales. En aquellas industrias que priorizan un control de calidad riguroso y un protocolo de prueba repetible, la claridad y precisión de la norma ASTM D638 son muy valoradas. Otro aspecto del cumplimiento de la norma ASTM D638 reside en las normas de ingeniería y los requisitos regulatorios de estas industrias, que se han desarrollado en torno a esta prueba. Su metodología de prueba, uniforme en todos sus aspectos, y la cantidad de datos recopilados a lo largo de los años la convierten en un método altamente confiable para comparar diversos materiales con fines de aseguramiento de la calidad, al menos para industrias con requisitos estrictos.
Fuentes de referencia
- Título: Datos de pruebas de tracción de muestras estándar ASTM D638 fabricadas de forma aditiva con características geométricas internas integradas
Autores: Youssef AbouelNour y otros.
Fecha de publicación: 16 de Mayo de 2024
Resumen: Este artículo presenta datos de ensayos de tracción para probetas estándar ASTM D638, con y sin características geométricas internas integradas. El estudio busca proporcionar datos de referencia para las propiedades mecánicas de probetas fabricadas de forma aditiva, cruciales para diversas aplicaciones industriales y de investigación. Los hallazgos incluyen gráficos de tensión-deformación que calculan propiedades mecánicas como la resistencia máxima a la tracción (UTS) y la deformación en UTS.
Metodología: Las muestras se imprimieron con ácido poliláctico (PLA) mediante un proceso de fabricación de filamentos fundidos (FFF). Se realizaron ensayos de tracción para evaluar las propiedades mecánicas y se analizaron las correlaciones entre estas propiedades y las características geométricas.(AbouelNour y otros, 2024). - Título: Desarrollo y optimización de una máquina de ensayos de tracción de bajo coste basada en la norma ASTM D638
Escrito por Hassan Alawd
Fecha de publicación: 30 de diciembre de 2024
Resumen: Esta investigación detalla el desarrollo de un sistema de prueba de tracción mecánica para cumplir con las normas ASTM D638. El estudio analiza la resistencia a la tracción de los materiales, esencial para comprender el comportamiento mecánico bajo tensión. Los hallazgos enfatizan la importancia de las modificaciones de hardware y software para mejorar las capacidades de prueba y garantizar el cumplimiento de las normas ASTM.
Metodología: El sistema se sometió a importantes modificaciones de hardware y software, incluyendo el rediseño de las mordazas para la fijación de muestras y amplios ajustes en la programación de Arduino para la extracción de datos. El estudio también evaluó muestras de prueba y comparó los resultados con experimentos anteriores.(Alawd, 2024). - Título: Optimización de los parámetros de impresión FDM para mejorar las propiedades de tracción en muestras impresas en 3D según la norma ASTM D638
Autores: PK Arora y otros.
Fecha de publicación: 30 de noviembre.
Resumen: Este estudio busca optimizar los parámetros de impresión por Modelado por Deposición Fundida (FDM) para mejorar las propiedades de tracción de las muestras impresas en 3D según la norma ASTM D638. La investigación identifica parámetros clave que afectan la resistencia a la tracción, el límite elástico y el alargamiento de rotura, contribuyendo así a un mejor rendimiento mecánico en aplicaciones prácticas.
Metodología: El estudio utilizó la metodología de diseño de experimentos de Taguchi para explorar el impacto de diversos parámetros de FDM, como la altura de capa, la densidad de relleno, la velocidad de impresión y la temperatura de extrusión. Se realizaron ensayos de tracción en muestras producidas con diferentes configuraciones de parámetros, y los resultados se analizaron para determinar los efectos e interacciones significativos.(Arora et al., 2023, págs. 277-290). -
