La fibre de carbone est reconnue pour son rapport résistance/poids, une caractéristique révolutionnaire dans de nombreux secteurs, de l'aérospatiale et de l'automobile aux équipements sportifs et aux énergies renouvelables. Mais avec l'évolution technologique, nous semblons nous diriger vers un autre monde : celui où les composites en fibre de carbone haute résistance révolutionnent une fois de plus les possibilités de conception. Ce matériau moderne révolutionne les attentes en matière de performance et redéfinit complètement les perspectives en matière de durabilité et d'innovation. Cet article présente les raisons pour lesquelles la fibre de carbone haute résistance est appelée à devenir le matériau composite du futur, ainsi que ses propriétés uniques, ses principales applications et la manière dont elle façonnera le monde de demain. Que vous soyez un ingénieur expérimenté, que vous ne vous y soyez jamais intéressé ou que vous souhaitiez simplement en savoir plus sur les matériaux de pointe, ce blog se penchera sur les possibilités prometteuses de la fibre de carbone haute résistance.
Qu'est-ce que la fibre de carbone haute résistance ?
La fibre de carbone haute résistance est un matériau léger et durable composé de fins brins de carbone étroitement tissés et liés à de la résine pour créer un composite puissant et résistant à l'usure. Grâce à son excellent rapport résistance/poids, la fibre de carbone haute résistance peut être cinq fois plus résistante que l'acier tout en étant beaucoup plus légère. Résistante à la corrosion et aux températures élevées, elle est idéale pour les applications aéronautiques, automobiles et de construction. Ce matériau avancé offre robustesse, polyvalence et performance dans des conditions exigeantes.
Qu’est-ce qui rend la fibre de carbone haute résistance unique ?
La fibre de carbone haute résistance se distingue par un éventail inégalé de propriétés, offrant des applications à large spectre. Sa résistance élevée à la traction lui permet de supporter de lourdes charges sans déformation, tandis que sa légèreté offre une efficacité et des performances accrues dans les secteurs de l'aérospatiale et de l'automobile. Ce matériau résiste également à la fatigue, à la corrosion chimique et aux températures extrêmes, ce qui accroît sa durabilité dans les environnements difficiles. Les récentes avancées technologiques en matière de fibre de carbone, notamment l'amélioration des procédés de fabrication et l'intégration de nanomatériaux, ont renforcé le potentiel de ces matériaux. Ainsi, la fibre de carbone haute résistance est devenue un pivot de l'ingénierie et de l'innovation actuelles.
Applications de la fibre de carbone à haute résistance
La fibre de carbone haute résistance révolutionne de nombreux secteurs grâce à ses propriétés inégalées. Voici cinq applications majeures de ce matériau :
- Industrie aerospatiale
La fibre de carbone est largement utilisée dans la fabrication de composants aéronautiques tels que les ailes, les fuselages et les hélices, en raison de son rapport résistance/poids idéal. Elle réduit le poids total de l'avion, améliorant ainsi sa consommation de carburant et ses performances. C'est pourquoi une grande partie du Boeing 787 Dreamliner est composée à 50 % de matériaux composites renforcés de fibres de carbone.
- Automobile
Dans l'industrie automobile, la fibre de carbone est utilisée pour la fabrication de châssis et de panneaux légers et plus résistants. Cela permet d'augmenter la vitesse et la consommation de carburant tout en préservant la sécurité et la durabilité. Les composants en fibre de carbone sont donc largement utilisés par les constructeurs de voitures de luxe et de sport comme Lamborghini et BMW.
- Équipement sportif
La fibre de carbone est utilisée dans les équipements sportifs tels que les raquettes de tennis, les vélos et les clubs de golf pour améliorer les performances et la durabilité. Son poids plume permet à l'athlète de performer avec plus de contrôle et de précision, augmentant ainsi ses performances.
- Énergie éolienne
La conception des pales d'éoliennes nécessite des matériaux à la fois résistants et légers. La fibre de carbone se distingue par sa capacité à fabriquer des pales plus longues et plus performantes, à accroître la production d'énergie et à réduire les coûts de maintenance.
- Dispositifs médicaux
La fibre de carbone est désormais davantage utilisée dans les applications médicales, notamment les prothèses, les instruments chirurgicaux et les appareils d'imagerie. Grâce à sa légèreté et à sa radiotransparence, elle permet de fabriquer des équipements médicaux de pointe et confortables, tant pour les patients que pour les praticiens.

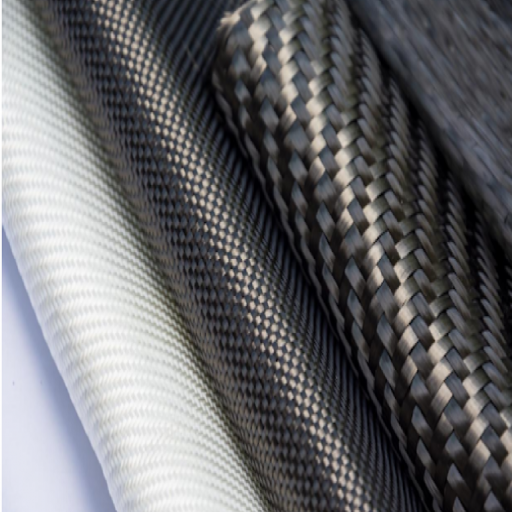

Comment la fibre de carbone à haut module se compare-t-elle aux autres types ?
La fibre de carbone à haut module se distingue principalement par sa rigidité et son rapport résistance/poids. Son module de traction est très élevé, offrant une meilleure résistance à la déformation sous contrainte que la fibre à module standard ou intermédiaire. C'est donc la fibre idéale pour les applications où la rigidité est essentielle, comme les composants aérospatiaux, les articles de sport et la robotique haute performance. Cependant, généralement plus coûteuses et moins flexibles, ces fibres peuvent être limitées aux projets nécessitant des variations de courbure ou de mouvement dynamique. Dans les cas où la rigidité est primordiale, elles peuvent être presque fragiles par rapport à la fibre à faible module.
Fibre de carbone à module standard ou à module élevé
Les fibres de carbone à module standard sont relativement bon marché, plutôt rigides et très résistantes, tandis que les fibres à module élevé, comme leur nom l'indique, offrent une rigidité mais moins de résistance et sont plutôt coûteuses.
|
Paramètre |
Module standard |
Module élevé |
|---|---|---|
|
Rigidité |
Modéré (33-36 MSI) |
Très élevé (57+ MSI) |
|
Solidité |
Élevé (500-700 KSI) |
Modéré (640 KSI) |
|
Prix |
Low |
Haute |
|
Applications |
Usage général |
Aérospatiale, précision |
|
Poids |
Légèreté |
Légèreté |
|
Durabilité |
Haute |
Modérée |
Fibre de carbone à module intermédiaire expliquée
La fibre de carbone à module intermédiaire est une fibre flexible, utilisée dans de nombreux domaines, offrant un excellent compromis entre rigidité, résistance et coût. Plus rigide que la fibre à module standard, elle offre une flexibilité et une ténacité supérieures à celles à module élevé. Elle est donc idéale pour les applications de conception dans les secteurs du cyclisme de performance, de l'aérospatiale et des énergies renouvelables, qui exigent à la fois flexibilité et résistance. Sa flexibilité et ses propriétés compétitives la rendent attractive pour les ingénieurs et les concepteurs à la recherche d'une solution intermédiaire.
Résistance et rigidité des fibres de carbone à différents modules
Le module est l'essence même de la résistance et de la rigidité des fibres de carbone. Les fibres de carbone à faible module présentent des rapports déformation/rupture plus élevés, ce qui signifie qu'elles sont capables de supporter davantage de déformations. Elles sont donc idéales pour les applications exigeant flexibilité et résistance aux chocs. Combinant rigidité et résistance à la traction, les fibres de carbone à module intermédiaire sont parfaitement adaptées aux exigences de performance intermédiaires.
Il existe des fibres de carbone à haut module offrant une rigidité exceptionnelle, mais dont l'avantage principal est une résistance à la traction et une capacité d'allongement réduites. Leur rigidité est maximisée dans les applications aéronautiques ou d'équipements de précision, où la déformation sous de fortes charges est inacceptable. Une fois ces différences comprises, les ingénieurs et les fabricants peuvent adapter les caractéristiques des fibres à leurs besoins de conception et à leurs objectifs de performance spécifiques, en tenant compte du poids, de la durabilité et des performances pour obtenir la meilleure combinaison.

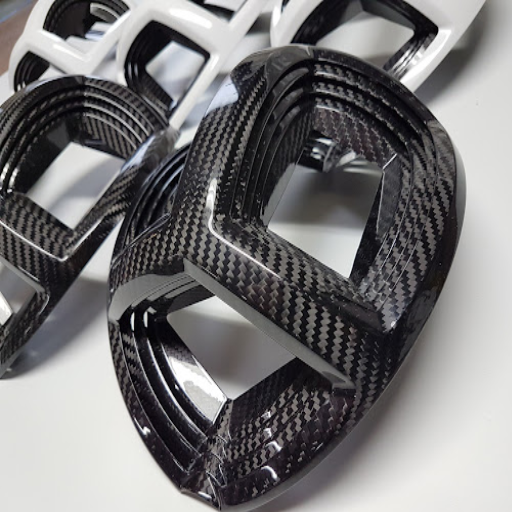

Quels sont les principaux avantages de l’utilisation de composites en fibre de carbone ?
Certains des principaux avantages qui rendent les composites en fibre de carbone indispensables pour l’ingénierie et la fabrication avancées sont les suivants :
- Léger : les composites en fibre de carbone sont beaucoup plus légers que l’acier ou l’aluminium, ce qui améliore l’efficacité et réduit la consommation d’énergie des véhicules et des avions.
- Rapport résistance/poids élevé : les composites en fibre de carbone sont très légers mais solides, supportant une grande force.
- Durabilité : Ces matériaux sont résistants à la corrosion, à la fatigue et à l'environnement, garantissant leur longue durée de vie même dans des conditions de fonctionnement défavorables.
- Flexibilité de conception : les composites en fibre de carbone peuvent être moulés dans des formes complexes, qui se prêtent à des conceptions innovantes et précises.
- Efficacité énergétique : en réduisant le poids, ils contribuent à économiser du carburant et à réduire les coûts d’exploitation dans de nombreux secteurs.
Compte tenu des avantages mentionnés ci-dessus, les composites en fibre de carbone sont utilisés dans l’aérospatiale, l’automobile, les équipements sportifs et le génie civil, entre autres applications.
Rapport résistance/poids élevé dans les composites en fibre de carbone
Les composites en fibre de carbone révolutionnent l'ingénierie et la conception modernes grâce à leur excellent rapport résistance/poids. Des données récentes révèlent que cette fibre pourrait atteindre une résistance à la traction d'environ 500,000 XNUMX psi, tout en étant bien plus légère que l'acier ou l'aluminium. Leurs propriétés exceptionnelles, à la fois légères et robustes, garantissent des structures durables et performantes. Cette propriété profite donc aux industries aérospatiale et automobile, notamment grâce à une consommation de carburant réduite et à de meilleures performances. L'utilisation des composites en fibre de carbone progresse de jour en jour grâce aux technologies de fabrication et aux améliorations de conception.
Comparaison des propriétés mécaniques des produits en fibre de carbone
En établissant des parallèles avec les produits en fibre de carbone, ils varient en termes de rigidité, de sensation de solidité et de coût : le module standard offre de la polyvalence, l'intermédiaire permet une résistance plus élevée et le module élevé paie davantage pour la rigidité.
|
Paramètre |
Module standard |
Module intermédiaire |
Module élevé |
|---|---|---|---|
|
Rigidité |
Modéré (33-36 MSI) |
Supérieur (43-47 MSI) |
Très élevé (57+ MSI) |
|
Solidité |
Élevé (500-700 KSI) |
Supérieur (800-1000 KSI) |
Modéré (640 KSI) |
|
Prix |
Low |
Modérée |
Haute |
|
Applications |
Usage général |
Aérospatiale, industrie |
Aérospatiale, précision |
|
Poids |
Légèreté |
Légèreté |
Légèreté |
|
Durabilité |
Haute |
Haute |
Modérée |

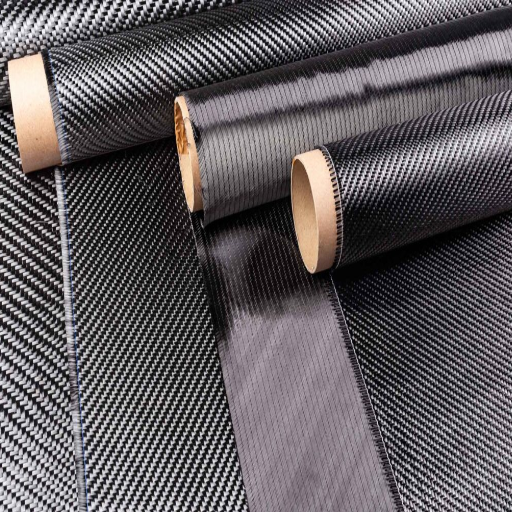

Quelles industries utilisent des fibres de carbone haute performance ?
Les fibres de carbone haute performance trouvent de nombreuses applications dans divers secteurs grâce à leur résistance, leur légèreté et leur durabilité. Voici quelques-uns des principaux secteurs concernés :
- Aérospatiale et défense : la fibre de carbone est utilisée dans les domaines connexes de « … », les structures d’aéronefs, les satellites et les équipements militaires pour « …des performances idéales et une réduction de poids ».
- Automobile : utilisé pour la construction de panneaux de carrosserie légers et de composants structurels de véhicules de luxe et de performance.
- Sports : Les fibres sont utilisées pour fabriquer des équipements sportifs tels que des cadres de vélo, des raquettes de tennis et des clubs de golf, qui exigent résistance et précision.
- Énergie renouvelable : La fabrication de pales d’éoliennes nécessite le rapport résistance/poids le plus élevé offert par les fibres de carbone.
- Applications industrielles : Bras robotisés en fibre de carbone résistants à l'azote, récipients sous pression et pièces en fibre de carbone pour machines hautes performances.
Chacun de ces secteurs utilise des fibres de carbone pour des produits qui nécessitent efficacité, durabilité et précision.
Applications aérospatiales des composites en fibre de carbone
Les composites en fibre de carbone ont révolutionné l'industrie aéronautique, leur conférant des caractéristiques de résistance, de légèreté et de performance quasi inédites. Ils sont principalement utilisés dans la fabrication de pièces d'avion, où la réduction du poids est essentielle pour optimiser la consommation de carburant et la capacité d'emport. Moins sensibles à la corrosion et à la fatigue, ces matériaux garantissent aux composants des avions une durée de vie opérationnelle plus longue et une maintenance réduite. De plus, les composites en fibre de carbone, capables de résister à des températures et des contraintes extrêmes, deviennent le choix idéal pour les applications aéronautiques, notamment les engins spatiaux et les satellites. Grâce à l'intégration des composites en fibre de carbone à bord, l'ingénierie aérospatiale continue d'innover pour des voyages aériens et une exploration spatiale plus sûrs et plus efficaces.
Industrie automobile : le rôle de la fibre de carbone à haute résistance
La fibre de carbone haute résistance a incontestablement révolutionné notre industrie automobile grâce à sa légèreté et sa robustesse, alternative à l'acier ou à l'aluminium. Son poids réduit favorise les économies de carburant et améliore les performances globales du véhicule, réduisant ainsi la pollution et répondant aux exigences des clients en matière de performances. D'une résistance exceptionnelle, la fibre de carbone assure également une sécurité optimale grâce à une absorption optimale de l'énergie en cas de collision. Elle est leader dans la fabrication de véhicules électriques, où le poids est un paramètre crucial pour améliorer l'efficacité des batteries et l'autonomie. Conjuguant parfaitement innovation et durabilité, la fibre de carbone haute résistance permet au secteur automobile de progresser dans des domaines clés.
Applications industrielles des matériaux renforcés de fibres de carbone
Les matériaux renforcés de fibres de carbone sont utilisés industriellement grâce à leur excellent rapport résistance/poids et à leur résistance à la corrosion et aux intempéries. Dans l'aéronautique, ils servent à fabriquer des composants légers mais robustes, tels que le fuselage, les ailes ou l'empennage. La fibre de carbone est également intégrée à des équipements sportifs comme les raquettes de tennis, les vélos et les clubs de golf pour en accroître les performances et la longévité. Le secteur de l'énergie utilise la fibre de carbone pour les pales d'éoliennes, où la légèreté du matériau réduit la fatigue des pièces mécaniques et améliore l'efficacité de la production d'énergie. De plus, la construction et la conception de navires haute performance utilisent des composites en fibre de carbone pour le renforcement des infrastructures et la conception axée sur la légèreté et la robustesse, soulignant ainsi le rôle essentiel de la fibre de carbone dans les constellations d'ingénierie de la fabrication moderne.
Sources de référence
- Composites polyamide 6 renforcés de fibres de carbone à haute résistance fabriqués de manière additive par extrusion à vis (Li et al., 2022)
- Principales constatations:
- Développement d'une méthode de fabrication additive de composites polyamide 6 renforcés de fibres de carbone à haute résistance à l'aide d'une extrusion à vis.
- Les composites ont présenté une résistance à la traction de 555 MPa, nettement supérieure à celle des composites polymères imprimés en 3D classiques.
- Le réglage des paramètres d’impression tels que l’épaisseur de la couche, l’espacement des hachures et les températures d’impression ajuste la résistance mécanique des échantillons imprimés en 3D.
- Méthodologie:
- Filament préimprégné en polyamide six renforcé de fibres de carbone préparé avec 40 % vol. de fibres de carbone.
- Spécimens de polyamide 3 renforcés de fibres de carbone unidirectionnelles imprimés en XNUMXD à l'aide du filament préimprégné.
- Nous avons évalué les propriétés mécaniques des échantillons imprimés en 3D et étudié les effets des paramètres d’impression.
- Principales constatations:
- Obtention de fibres de carbone à haute résistance à base de sulfure de polyphénylène par la méthode ATL avec chauffage laser (Dvoryantsev et al., 2023)
- Principales constatations:
- Développement d'une méthode de fabrication de fibres de carbone à haute résistance à partir de sulfure de polyphénylène (PPS) en utilisant la pose automatisée de bandes (ATL) avec chauffage laser.
- Les composites en fibre de carbone ont présenté des propriétés mécaniques élevées, avec une résistance à la traction de 2712 MPa et une résistance au cisaillement interlaminaire de 75 MPa.
- Le traitement thermique sous vide des composites a amélioré l'adhérence entre les bandes PPS et éliminé les défauts, ce qui a conduit à des propriétés mécaniques améliorées.
- Méthodologie:
- Préimprégné de fibre de carbone à base de PPS préparé à l'aide du procédé ATL avec chauffage laser.
- Plaques composites en fibre de carbone fabriquées à l'aide du préimprégné et évaluation de leurs propriétés mécaniques.
- Nous avons étudié les effets du renforcement, du pressage et du traitement thermique sous vide sur les propriétés des composites.
- Principales constatations:
- Performances de perçage des outils à pointes non revêtues pour les stratifiés polymères renforcés de fibres de carbone à haute résistance (Lin et al., 2021, pp. 1879–1889)
- Principales constatations:
- Nous avons étudié les performances de perçage des outils à pointes en carbure non revêtues lors de l'usinage de stratifiés polymères renforcés de fibres de carbone à haute résistance.
- L'usure des outils a eu un impact significatif sur le processus de perçage et sur la qualité des surfaces des parois des trous usinés.
- Le mode d'usure dominant était l'usure par abrasion, et les forets à éperon non revêtus présentaient une résistance élevée à l'usure par abrasion lors du perçage des composites à haute résistance.
- Méthodologie:
- J'ai réalisé des expériences de perçage sur des stratifiés polymères renforcés de fibres de carbone à haute résistance à l'aide d'outils Brad Spur en carbure non revêtu.
- Analyse des mécanismes d'usure des outils et de leurs effets sur la force de poussée, la précision dimensionnelle du trou et le délaminage induit par le perçage.
- Principales constatations:
- Fabricant et fournisseur de pièces d'usinage CNC en fibre de carbone de premier plan en Chine
Foire Aux Questions (FAQ)
Q : Quelle est la résistance à la flexion de la fibre de carbone haute résistance ?
R : La résistance à la flexion de la fibre de carbone à haute résistance peut varier, mais elle se situe généralement entre 300 et 600 MPa, selon le type spécifique de matériaux composites en fibre de carbone utilisés.
Q : Comment sont fabriqués les matériaux composites à partir de fibres de carbone continues ?
R : Les matériaux composites à base de fibres de carbone continues associent des fibres de carbone haute résistance à une matrice polymère, comme l'époxy. Ce procédé implique souvent la superposition de fibres pour créer un matériau résistant et léger.
Q : Quel rôle joue Toray dans la fabrication de la fibre de carbone ?
R : Toray est un fabricant leader de fibres de carbone haute performance. L'entreprise produit différents types de fibres de carbone, notamment des fibres de carbone à base de pan-carbone, réputées pour leur résistance et leur module élevés, essentiels aux matériaux composites avancés.
Q : Quel est le module d’élasticité des matériaux en fibre de carbone ?
R : Le module d'élasticité des matériaux en fibre de carbone mesure leur rigidité et leur résistance à la déformation. Les fibres à module élevé peuvent avoir un module d'élasticité supérieur à 300 GPa, ce qui contribue à leurs excellentes performances d'application.
Q : Quels sont les différents types de fibres de carbone ?
R : Il existe plusieurs types de fibres de carbone, notamment les fibres à haute résistance, à haut module et à module intermédiaire. Chaque type possède des propriétés uniques qui conviennent à diverses applications, comme l'aérospatiale, l'automobile et les articles de sport.
Q : Comment le processus de production de fibres affecte-t-il la résistance de la fibre de carbone ?
R : Le processus de production des fibres, qui implique généralement le filage du polyacrylonitrile (PAN) en filaments puis sa carbonisation, influence considérablement la résistance de la fibre de carbone. La qualité et l'alignement des atomes de carbone pendant la production déterminent la résistance et le module finaux.
Q : Quelle est la relation entre la résistance à la traction et le module de la fibre de carbone ?
R : La résistance à la traction et le module de la fibre de carbone sont interdépendants ; une résistance élevée s'accompagne généralement d'un module élevé. Cela signifie que les matériaux présentant une résistance à la traction plus élevée présentent souvent une rigidité et une résistance à la déformation supérieures.
Q : Quels sont les avantages de l’utilisation de matériaux composites en fibre de carbone en ingénierie ?
R : Les matériaux composites en fibre de carbone offrent de nombreux avantages, notamment une rigidité élevée, une faible dilatation thermique et un excellent rapport résistance/poids. Ces propriétés les rendent idéaux pour les applications exigeant des performances et une durabilité élevées.
Q : Comment la dilatation thermique de la fibre de carbone se compare-t-elle à celle d’autres matériaux ?
R : La fibre de carbone a un faible coefficient de dilatation thermique par rapport aux métaux et aux plastiques, ce qui en fait un excellent choix pour les applications avec une stabilité dimensionnelle critique sous les changements de température.
Q : Quels sont les avantages de l’utilisation de fibres à haut module dans les applications ?
R : Les fibres à haut module offrent des avantages significatifs, tels qu'une rigidité accrue, un poids réduit et une meilleure résistance à la déformation. Ces caractéristiques les rendent particulièrement précieuses dans les secteurs de l'aérospatiale, de l'automobile et des équipements sportifs de haute performance.
