Niente è più preciso, efficiente e versatile del taglio laser dei metalli per l'industria manifatturiera e la fabbricazione. Che siate professionisti del settore da lungo tempo o semplicemente appassionati di tecnologie di taglio avanzate, è fondamentale conoscere il taglio laser dei metalli. Questo blog illustrerà gli elementi chiave del nuovo processo di taglio laser dei metalli: cos'è il taglio laser dei metalli, il meccanismo attraverso il quale funziona, il prezzo e l'attrezzatura. Alla fine di questa guida, capirete perché il taglio laser è preferito per progetti che richiedono precisione e finitura senza precedenti. Lasciatevi trasportare nell'affascinante mondo di taglio laser metallo e scopri come questo potrebbe portare il tuo prossimo progetto a un livello superiore!

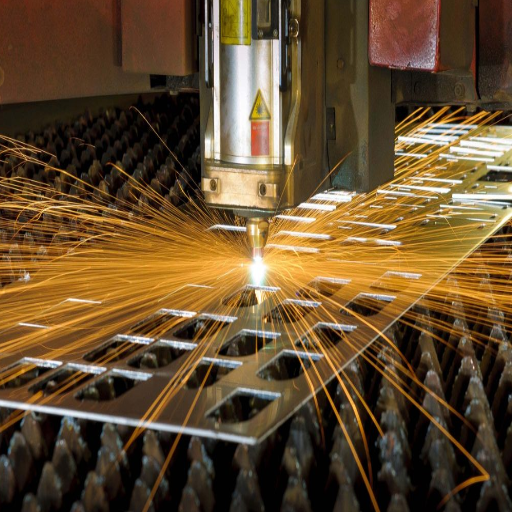

Informazioni sul taglio laser dei metalli
Il processo di taglio laser dei metalli prevede la lavorazione precisa dei metalli utilizzando un raggio laser ad alta potenza come forza di taglio. Il laser fonde il materiale da tagliare lungo il percorso designato, realizzando tagli puliti e precisi con minimi scarti. È versatile e viene utilizzato per tagliare metalli come acciaio, alluminio e acciaio inossidabile. Questo sistema di taglio si adatta a un'ampia varietà di applicazioni grazie alle sue elevate prestazioni e ai risultati affidabili, dalla fabbricazione industriale ai progetti più complessi nei lavori personalizzati.
Che cos'è il taglio laser del metallo?
Il taglio laser dei metalli è un procedimento di produzione ad alta tecnologia in cui un raggio laser viene focalizzato con elevata energia per tagliare i materiali metallici mediante fusione, bruciatura, vaporizzazione o ablazione assistita da gas, in linea di principio con precisione e velocità.
Nella tecnologia del taglio laser dei metalli, esistono tre tipi di laser: laser a fibra, laser a CO2 e laser a diodo. Ogni laser viene selezionato per una specifica applicazione, in base al suo spessore e al materiale da tagliare. I laser a fibra sono perfetti per il taglio di lamiere sottili e medie di acciaio inossidabile, alluminio, ottone, ecc. Dati e previsioni di settore dimostrano che il mercato globale del taglio laser dei metalli sta registrando una rapida crescita e si stima che raggiungerà una dimensione di mercato superiore a 5.8 miliardi di dollari entro il 2028, con una domanda crescente nei settori automobilistico, aerospaziale ed edile.
Un altro vantaggio è la riduzione degli sprechi di materiale. Grazie alla larghezza di taglio ridotta e al percorso di taglio preciso, si verificano pochissime perdite di materiale, il che rende il loro utilizzo conveniente ed ecologico. Con l'ausilio della progettazione CAD, è possibile generare e tagliare design complessi e di buona qualità in vari metalli.
Considerando la velocità, in linea di principio il taglio laser è un processo rapido. A seconda dei materiali e della potenza del laser, una moderna macchina laser può tagliare facilmente lamiere metalliche spesse come l'acciaio a una velocità di 60 pollici al minuto. Al contrario, il taglio di lamiere sottili sarà ancora più rapido, migliorando così i tempi di produzione. Alcune innovazioni, come il controllo laser adattivo e il monitoraggio in tempo reale, garantiscono che la qualità rimanga stabile durante la produzione, rendendo il taglio laser dei metalli una risorsa fondamentale per la produzione moderna.
Come funziona il taglio laser dei metalli
Il taglio laser è per certi versi molto simile all'incisione di una grafica sulla superficie di un pezzo di vetro utilizzando un raggio laser. Un fascio di luce altamente concentrato viene proiettato sulla superficie di un pezzo. Il fascio viene creato da una sorgente luminosa, come un laser a CO2, a fibra o a diodo, e viene focalizzato in un unico punto, generando un calore molto elevato. Il metallo resiste al calore e, di conseguenza, fonde, brucia o vaporizza, tagliando il materiale dal bordo di lavoro lungo il disegno programmato. Solitamente, per migliorare il taglio vengono utilizzati gas inerti come ossigeno, azoto o argon; questi aiutano a rimuovere il materiale fuso e a raffreddare i bordi tagliati. I sistemi CNC possono integrare tale taglio laser per l'automazione, l'elevata precisione e la ripetibilità automatizzata in produzione. Il processo può essere eseguito con vari materiali, spessori, forme e livelli di complessità diversi.
Vantaggi del taglio laser dei metalli
- Precisione e accuratezza
Il taglio laser dei metalli, grazie al suo elevato livello di precisione, spesso consente tolleranze nell'intervallo di ±0.001 pollici. Il locus mantiene l'ortogonalità con il raggio laser durante il taglio, garantendo un'elevata precisione anche con design e forme complesse.
- Alta efficienza e velocità
Il taglio laser è più veloce del taglio tradizionale, soprattutto per materiali sottili e geometrie di taglio complesse. Alcune apparecchiature più recenti possono tagliare a una velocità massima di 20 m/min, il che migliora il flusso di produzione in ambito industriale.
- Taglio di qualsiasi materiale
Questo metodo di taglio laser può tagliare vari materiali (acciaio, alluminio, ottone e titanio) in vari spessori. Questa versatilità lo rende adatto ad applicazioni nei settori automobilistico, aerospaziale ed elettronico.
- Mantenere l'ambiente pulito
La sua capacità di tagliare con precisione e con una larghezza di taglio minima riduce al minimo lo spreco di materiale. Ciò si traduce in costi inferiori e ottimizza l'uso del materiale, promuovendo una produzione sostenibile.
- Minore post-elaborazione richiesta
La zona termicamente alterata nel taglio laser è minuscola, quindi i bordi risultano lisci e puliti, richiedendo poca o nessuna post-elaborazione. Questo migliora notevolmente il flusso di lavoro e riduce l'ingombro.
Processo di taglio laser
Il taglio laser è un metodo di produzione ad alta precisione, in cui un fascio di luce focalizzato viene utilizzato per tagliare i materiali. Il processo prevede il posizionamento del laser sulla superficie del materiale, dove riscalda, fonde o vaporizza il materiale lungo il percorso di taglio. Un computer controlla il percorso del laser, mantenendo intatte la precisione e la costanza. Questo processo di taglio può essere utilizzato su tutti i tipi di materiali: metalli, plastica, legno, ecc. Viene utilizzato principalmente nei settori automobilistico, aerospaziale ed elettronico per la sua precisione, efficienza nei tempi e versatilità.
Tipi di laser utilizzati nel taglio dei metalli
Esistono vari laser adatti al taglio dei metalli, ognuno dei quali offre i suoi vantaggi a seconda della richiesta:
- Laser a CO2
I laser a CO2 sono i più noti per il taglio, l'incisione e la foratura di metalli e non metalli. Producono luce infrarossa e sono generalmente utilizzati per lamiere più spesse con tagli lisci. Questo laser è utilizzato principalmente per acciaio dolce e alluminio.
- Laser in fibra
I laser a fibra sono potenti e versatili. Emettono un fascio ad alta intensità che può essere utilizzato per tagliare materiali sottili e riflettenti come acciaio inossidabile, ottone e rame. Questi laser richiedono poca manutenzione e consumano meno energia, il che li rende la scelta più richiesta nei settori della lavorazione di precisione.
- Laser Nd:YAG (granato di ittrio e alluminio drogato al neodimio)
Questi laser trovano largo impiego laddove è necessaria l'erogazione di fasci pulsati ad alta potenza. Questi laser tagliano e saldano bene i metalli, ma l'industria automobilistica e aerospaziale ne apprezzano particolarmente la capacità di tagliare e saldare con precisione i metalli duri.
- Laser a disco
Il laser a disco è una tecnologia relativamente recente che combina le caratteristiche dei laser a fibra e a stato solido. La sua elevata precisione e le massime prestazioni lo rendono adatto ad applicazioni di taglio che richiedono bordi estremamente fini e puliti.
A seconda dei loro criteri specifici, i laser offrono vantaggi che consentono alle aziende di selezionare la soluzione più adatta per il taglio dei metalli. Ogni tentativo di raggiungere un elevato rapporto costo-efficacia e una precisione elevata porta con sé innovazioni nella tecnologia laser.
Confronto tra diversi tipi di tecnologie di taglio laser
I principali tipi di taglio laser sono i laser a fibra, i laser a CO2, i laser Nd:YAG/Nd:YVO e i laser a diodo diretto.
|
Tipo laser |
Lunghezza d'onda |
Materiali Necessari |
Precisione |
Velocità |
Costo |
Manutenzione |
|---|---|---|---|---|---|---|
|
Fibra |
~1.06 micron |
Metalli |
Alto |
Connessione |
Alto |
Basso |
|
CO2 |
~10.6 micron |
Non metalli |
Moderato |
Moderato |
Moderato |
Alto |
|
Nd: YAG/Nd: YVO |
~1.064 micron |
Metalli |
Alto |
Moderato |
Alto |
Moderato |
|
Diodo diretto |
~0.9-1.1 μm |
Metalli sottili |
Moderato |
Moderato |
Moderato |
Basso |
Applicazioni e usi del taglio laser dei metalli
Il taglio laser dei metalli è un servizio essenziale e di alta qualità offerto a molti settori. Viene comunemente utilizzato in ambito manifatturiero per creare componenti dettagliati per l'industria automobilistica, aerospaziale ed elettronica. L'industria edile utilizza il taglio laser dei metalli per lavorazioni strutturali e design decorativi. In campo medico, viene utilizzato per la produzione di dispositivi medicali che richiedono estrema precisione. Viene utilizzato anche per scopi artistici e architettonici che richiedono design personalizzati. Queste ampie applicazioni testimoniano la versatilità del taglio laser dei metalli nel soddisfare le diverse esigenze industriali.
Industrie che utilizzano il taglio laser dei metalli
Il taglio laser dei metalli è diffuso in molti settori grazie ai metodi di lavorazione precisi ed efficienti e alla varietà di materiali utilizzabili. L'industria automobilistica utilizza il taglio laser per realizzare componenti estremamente complessi, garantendo una produzione rapida e precisa. Allo stesso modo, l'industria aerospaziale è pronta a sfruttare la tecnologia del taglio laser per produrre componenti complessi, necessari per applicazioni ad alte prestazioni. L'industria elettronica utilizza questo metodo per produrre componenti piccoli e complessi, essenziali per i dispositivi moderni. L'industria edile utilizza il taglio laser per realizzare progetti strutturali e decorativi, garantendo la massima versatilità architettonica. Inoltre, la medicina impiega questa tecnologia per creare strumenti e dispositivi precisi, conformi a standard rigorosi. La versatilità del taglio laser ne indica il ruolo di primo piano nel promuovere l'innovazione e l'efficienza in diversi settori.
Applicazioni comuni per il taglio laser della lamiera
- Industria automobilistica
Il taglio laser della lamiera è uno strumento comune nel settore automobilistico per creare componenti complessi, tra cui componenti del motore, sistemi di scarico e altri elementi strutturali. La precisione del taglio laser garantisce che i componenti soddisfino standard qualitativi molto elevati, garantendo così l'affidabilità e la sicurezza del veicolo.
- Industria aerospaziale
L'industria aerospaziale utilizza il taglio laser della lamiera per produrre componenti leggeri e resistenti, come parti del telaio dell'aereo, parti di turbine e parti della struttura della fusoliera, in cui la precisione e l'integrità del materiale sono fondamentali.
- Produzione elettronica
Il taglio laser viene utilizzato per generare componenti sottili e molto complessi utilizzati nei dispositivi elettronici, tra cui dissipatori di calore, staffe e circuiti stampati. La precisione elimina il rischio di danneggiare materiali sensibili durante il processo di produzione.
- Edilizia e architettura
Il laser viene utilizzato per tagliare pannelli decorativi, ringhiere ed elementi strutturali per edifici, consentendo ad architetti e designer di incorporare motivi intricati e design personalizzati, funzionali e gradevoli alla vista.
- Produzione di dispositivi medici
In campo medico, il taglio laser viene utilizzato per produrre strumenti chirurgici e altri dispositivi medici che richiedono elevata precisione. Questa tecnologia consente tolleranze molto strette, garantendo che gli strumenti soddisfino requisiti di utilizzo molto specifici.
Utilizzi innovativi della tecnologia di taglio laser
L'integrazione di sistemi intelligenti è una delle applicazioni più innovative della tecnologia di taglio laser. Le industrie raggiungono livelli di efficienza e precisione inimmaginabili combinando taglio laser e IoT (Internet of Things) con tecnologie basate sull'intelligenza artificiale. Le macchine per il taglio laser intelligenti possono analizzare autonomamente il materiale in tempo reale, modificando automaticamente le proprie impostazioni. Ciò riduce al minimo gli sprechi, accorcia i tempi di produzione e garantisce risultati costanti.
Inoltre, promuove la manutenzione predittiva, con sensori all'interno delle macchine che monitorano l'usura e avvisano gli operatori prima che si verifichino guasti. Questa fusione tra tecnologia laser e moderne capacità di elaborazione dei dati sta rivoluzionando la produzione, la prototipazione e la produzione personalizzata in tutti i settori.

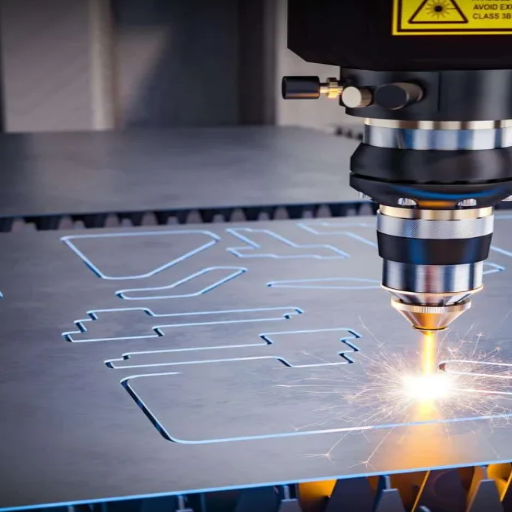

Considerazioni sui costi nel taglio laser dei metalli
I costi del taglio laser dei metalli dipendono da diversi fattori principali. La scelta del materiale e dello spessore è fondamentale, poiché materiali densi o spessi richiedono un maggiore consumo energetico e tempi di taglio più lunghi. A questo si aggiungono le spese di gestione della macchina: consumo di elettricità, manutenzione, ecc. Nonostante tutta questa automazione, alcuni costi potrebbero comunque essere associati ai salari, almeno per l'installazione e il monitoraggio. Un altro fattore di costo è la complessità della progettazione, poiché i modelli complessi richiedono solitamente più tempo per essere tagliati e quindi diventano più costosi. Le aziende, quindi, mirano a ridurre i costi riducendo al minimo gli sprechi di materiale e l'inefficienza delle macchine, con un processo di progettazione efficiente a supporto.
Fattori che influenzano il costo del taglio laser
- Tipo di materiale e spessore
Ogni materiale reagisce in modo diverso al taglio laser. I metalli vengono tagliati con costi più elevati rispetto alla plastica o al legno a causa della loro densità e resistenza al calore. Inoltre, i materiali più spessi richiedono un laser più potente e tempi di taglio più lunghi, con un conseguente aumento dei costi operativi. Maggiore è la potenza del laser, più velocemente è possibile tagliare materiali densi o spessi. Tuttavia, ciò comporta un maggiore consumo di energia per gli utenti finali. Pertanto, una macchina efficiente con le migliori impostazioni per l'energia laser consentirà di risparmiare energia e costi operativi, influenzando il costo finale del progetto. Il livello di complessità incide sui tempi di produzione. Forme più pulite e semplici vengono prodotte rapidamente e quindi a costi inferiori rispetto a modelli complessi o molto dettagliati che richiedono un taglio più lento e preciso, con conseguente aumento di tempi e costi.
- Tempo di installazione e programmazione del laser cutter
L'impostazione del laser cutter include la configurazione e la calibrazione della macchina in base al lavoro da svolgere e la creazione del file necessario per la visualizzazione. Più complessa è l'impostazione, maggiori saranno i tempi e i costi di manodopera.
- Volume di produzione
La produzione su larga scala solitamente beneficia delle economie di scala, che riducono il costo unitario. I progetti con volumi singoli o inferiori comportano costi unitari più elevati a causa delle spese fisse di preparazione che devono essere ripartite su un numero inferiore di articoli.
Questi fattori determinano il costo generale di un progetto di taglio laser, il che indica la necessità di pianificare adeguatamente e ottimizzare le risorse per l'efficienza dei costi.
Confronto dei costi: taglio laser vs. metodi di taglio tradizionali
Il taglio laser, d'altro canto, richiede un grande investimento di capitale ma è molto preciso, veloce ed efficiente; i metodi convenzionali sono più economici per operazioni su piccola scala o manuali.
| Parametro | Taglio laser | Taglio tradizionale |
|---|---|---|
|
Costo iniziale |
Alto |
Basso |
|
Precisione |
Molto alto |
Medio |
|
Velocità |
Connessione |
Rallentare |
|
Rifiuti materiali |
Minimo |
Più elevato |
|
Manutenzione |
Regular |
Minimo |
|
Versatilità |
Alto |
Medio |
|
Uso di energia |
Alto |
Basso |
|
Sicurezza |
Safer |
più rischioso |
|
Scalabilità |
Alto |
Basso |
|
convenienza |
Produzione di massa |
Personalizzato/Artigianale |
Investire in macchine per il taglio laser
Investire in macchine per il taglio laser può migliorare significativamente le possibilità di produzione, la precisione e l'efficienza nei settori manifatturiero e della progettazione. Queste macchine utilizzano un laser ad alta potenza in grado di tagliare, incidere o marcare materiali come metallo, legno, acrilico e così via. I recenti progressi nelle tecnologie laser le hanno rese sempre più accessibili e versatili per le diverse esigenze dei settori industriali.
Le analisi di mercato indicano che il mercato globale delle macchine per il taglio laser dovrebbe crescere da 4.2 miliardi di dollari nel 2023 a circa 6.1 miliardi di dollari entro il 2030, con un CAGR del 5.8%. La crescita è alimentata dalla domanda da parte dei settori automobilistico, aerospaziale, elettronico e di altri settori per risultati ad alta precisione e conservazione dei materiali.
I moderni sistemi di taglio laser implementano funzionalità innovative come il monitoraggio e il controllo in tempo reale, la regolazione automatica dei parametri e l'integrazione di software CAD/CAM per un flusso di lavoro dalla progettazione alla produzione. Anche la tecnologia laser a fibra sta riscuotendo successo, in quanto mantiene un'elevata efficienza energetica, vanta una maggiore durata e taglia facilmente materiali riflettenti come alluminio e rame.
Una macchina per il taglio laser industriale di qualità può costare tra i 20,000 e i 500,000 dollari, a seconda del tipo (CO₂, fibra, cristallo e così via) e delle sue capacità. Tuttavia, i risparmi nel tempo, grazie a minori sprechi di materiale, manodopera e manutenzione, di solito superano l'investimento iniziale. Questo aspetto va considerato anche dal punto di vista della sostenibilità, poiché il taglio laser produce meno rifiuti e utilizza in modo efficiente le risorse disponibili rispetto al taglio tradizionale.
Investire in macchine per il taglio laser generalmente aumenta la competitività delle aziende e apre nuove strade all'innovazione nei processi di progettazione e produzione. Grazie alle loro capacità, costantemente potenziate da una continua evoluzione, diventano investimenti che qualsiasi azienda che voglia mantenere la leadership in un mercato in rapida evoluzione non può permettersi di lasciarsi sfuggire.
Fonti di riferimento
1. “Ricerca sull’ottimizzazione collaborativa dei parametri di processo del taglio laser di materiali non metallici basata sulla modellazione delle emissioni di carbonio e su set fuzzy intuizionistici”(Bao et al., 2020, pp. 142–157)
- Pubblicato nel 2020
- Questo studio stabilisce modelli quantitativi di emissioni di carbonio per il processo di taglio laser non metallico, includendo emissioni derivanti da energia elettrica, materiali, processo e riciclaggio dei rifiuti. Un algoritmo di ricerca fuzzy intuizionista viene quindi utilizzato per ottenere intervalli target per i parametri di processo e viene condotto un esperimento combinatorio per analizzare il consumo energetico di ciascuna combinazione di parametri. I risultati mostrano che le emissioni di carbonio possono essere ridotte nelle migliori condizioni di costi e tempi di lavorazione.
2. “Valutazione automatizzata della qualità per il taglio laser nella produzione di batterie al litio metallico utilizzando una rete neurale convoluzionale a segmentazione di istanze”(Kriegler e altri, 2023)
- Pubblicato nel 2023
- Questo studio presenta un approccio di visione artificiale basato su deep learning per automatizzare il controllo di qualità del taglio laser di fogli di litio. Un modello Mask R-CNN è implementato per classificare i tagli difettosi e quelli riusciti e per segmentare la sopraelevazione del materiale fuso rilevante per la qualità lungo il bordo di taglio. L'algoritmo raggiunge elevati livelli di accuratezza nella classificazione e nella segmentazione, consentendo l'integrazione della valutazione automatica delle immagini per il controllo di qualità del taglio laser di fogli di litio.
3. “Taglio laser ad alta velocità di lamine metalliche ultrasottili per la produzione di celle per batterie”(Ascari e altri, 2023)
- Pubblicato nel 2023
- Questo articolo analizza il taglio laser di fogli di alluminio di 12 μm di spessore e di fogli di rame di 6 μm utilizzando uno scanner galvanometrico e due sorgenti laser in fibra: una a onda costante monomodale e una a onda pulsata nanoseconda. I bordi di taglio vengono analizzati per caratterizzare la qualità del taglio e il processo viene descritto anche in termini di velocità massima raggiungibile.
Domande frequenti (FAQ)
Cos'è un laser cutter e come funziona?
Un laser cutter è una macchina che utilizza un raggio laser focalizzato per tagliare i materiali con precisione. Il processo prevede di dirigere il raggio laser sul materiale, dove lo vaporizza, consentendo tagli netti. La tecnologia del taglio laser ha rivoluzionato la lavorazione dei metalli offrendo velocità di taglio più elevate e scarti minimi. Diversi laser cutter, tra cui CO₂ e fibra, sono adatti a diverse applicazioni. La scelta del laser cutter dipende spesso dal tipo di materiale da tagliare e dalla precisione richiesta.
Quali sono i vantaggi del taglio laser nella lavorazione dei metalli?
I vantaggi del taglio laser sono numerosi, soprattutto nella lavorazione dei metalli. Il taglio laser offre un'elevata precisione, consentendo di realizzare progetti complessi senza lunghe lavorazioni successive. Può anche tagliare metalli spessi e diversi tipi di materiali, rendendolo versatile per diverse applicazioni. Inoltre, il processo riduce gli sprechi di materiale, poiché il raggio laser focalizzato crea tagli stretti. Infine, la velocità di funzionamento può portare a una maggiore efficienza nei processi di produzione, rendendolo un'opzione ideale per le attività di taglio laser industriale.
Quali sono i principali tipi di laser cutter?
I principali sistemi di taglio laser sono i laser a CO2 e i laser a fibra. I laser a CO2 sono spesso utilizzati per la lavorazione della lamiera e sono noti per la loro efficienza con i materiali non metallici. I laser a fibra, invece, sono ideali per il taglio dei metalli grazie alla loro elevata potenza e velocità di taglio. Ogni laser offre vantaggi ed è adatto ad applicazioni specifiche, tra cui il taglio e l'incisione dei metalli. Comprendere le differenze può aiutarti a scegliere la macchina più adatta alle tue esigenze.
In che cosa differisce un laser cutter CO2 da un laser cutter fibra?
Un laser cutter a CO2 utilizza un laser a gas che taglia in modo efficiente materiali non metallici e può gestire anche lamiere sottili. Al contrario, un laser cutter a fibra utilizza un laser a stato solido altamente efficace per il taglio di metalli, compresi quelli spessi. Il raggio laser focalizzato nei laser a fibra offre velocità di taglio più elevate e dettagli più precisi, rendendoli la scelta preferita per le applicazioni industriali. I laser a fibra tendono ad avere costi operativi inferiori e una durata maggiore rispetto ai laser a CO2, il che può rappresentare un vantaggio significativo nella lavorazione dei metalli.
Quali sono i vantaggi del taglio laser della lamiera?
I vantaggi del taglio laser della lamiera includono la capacità di produrre tagli puliti e precisi con sbavature minime. Questo processo è particolarmente efficace per creare forme e design complessi, che possono essere difficili da realizzare con le tecniche di taglio tradizionali. I servizi di taglio laser offrono flessibilità nella gestione di materiali e spessori diversi, consentendo una gamma più ampia di applicazioni. Inoltre, la velocità del taglio laser può ridurre significativamente i tempi di produzione, rendendolo una soluzione conveniente per i produttori. Nel complesso, i vantaggi del taglio laser lo rendono una tecnologia essenziale nella moderna lavorazione dei metalli.
