Questo materiale all'avanguardia esercita una forza inedita sulle possibilità ingegneristiche e progettuali, offrendo contemporaneamente così tanta resistenza e rigidità. Questo blog approfondisce il potenziale rivoluzionario della fibra di carbonio UHM, descrivendone le proprietà distintive, le principali applicazioni e il modo in cui plasma i materiali ad alte prestazioni di nuova generazione. Ingegneri, progettisti e innovatori scopriranno, attraverso questo approfondimento, perché la fibra di carbonio UHM rappresenta la solida base della tecnologia moderna. Restate in linea per scoprire alcuni dei nuovi standard di resistenza ed efficienza stabiliti da questo straordinario materiale.

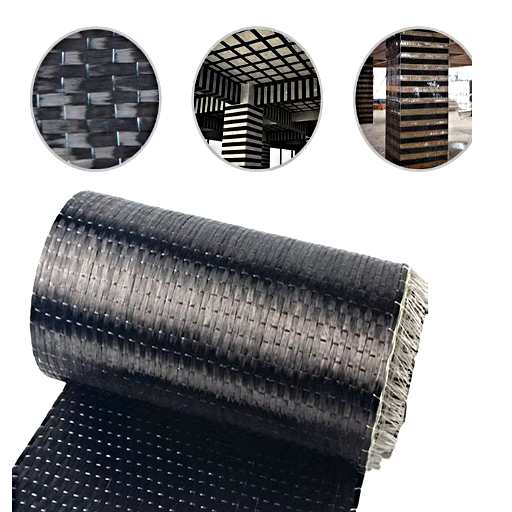

Che cosa è la fibra di carbonio a modulo ultraelevato?
La fibra di carbonio a modulo ultra-elevato rientra in una classe superiore di fibre di carbonio, con rigidità e resistenza eccezionali. La fibra ha un modulo di elasticità molto elevato, ovvero si deforma pochissimo sotto sforzo. Pertanto, è adatta ad applicazioni in cui è richiesta un'elevata rigidità. La fibra di carbonio UHM trova applicazioni tipiche nel settore aerospaziale, robotica, sportivo e in molte altre applicazioni high-tech in cui peso e resistenza sono di fondamentale importanza. Le sue proprietà uniche consentono la convergenza di tecnologia e design per garantire che i materiali funzionino in modo affidabile anche in condizioni difficili.
In che cosa si differenzia la fibra di carbonio ad altissimo modulo dalla fibra di carbonio ad alto modulo?
Le fibre di carbonio ad altissimo modulo (UHM) e ad alto modulo (HM) sono materiali avanzati, ad alta resistenza e al tempo stesso estremamente rigidi. Alcune caratteristiche chiave li distinguono.
La differenza principale risiede nel modulo di trazione, la proprietà intrinseca del materiale che si manifesta come resistenza alla deformazione sotto sforzo. Le fibre di carbonio UHM superano i 600 GPa in modulo di trazione, mentre le fibre di carbonio HM si attestano tra 300 GPa e 500 GPa. Grazie a questo notevole aumento di rigidità, le fibre di carbonio UHM possono fornire maggiore rigidità laddove la minima flessione è essenziale, ad esempio su satelliti e componenti di strumenti di precisione.
Pertanto, la fibra di carbonio UHM offre un modulo elastico più elevato a fronte di resistenza alla trazione e agli urti. Le fibre HM sono bilanciate tra resistenza e rigidità e si adattano bene ai componenti aerospaziali e automobilistici in generale; al contempo, le fibre di carbonio UHM sono adatte ad applicazioni specializzate che richiedono la massima rigidità.
Oltre alle prestazioni, anche il prezzo gioca un ruolo fondamentale nella scelta della fibra, poiché le fibre di carbonio UHM sono molto più costose da produrre rispetto alle fibre di carbonio HM, a causa della lavorazione complessa e dei precursori speciali necessari.
Pertanto, la decisione tra fibra di carbonio UHM e HM è orientata al progetto e si basa in larga misura su un compromesso tra prestazioni previste e prezzi per risultati ottimali.
Applicazioni nel settore aerospaziale e in altri settori
- Costruzione di strutture aerospaziali
Le fibre di carbonio UHM e HM sono ampiamente utilizzate in ambito aerospaziale per produrre componenti strutturali come ali, sezioni di fusoliera e impennaggi. Questi materiali consentono una riduzione sostanziale del peso degli aeromobili senza comprometterne la resistenza meccanica, fondamentale per ottimizzare i costi di carburante e le prestazioni.
- Componenti satellitari
Le caratteristiche di leggerezza e rigidità della fibra di carbonio la rendono adatta a componenti satellitari come strutture di supporto, antenne e pannelli protettivi. Questi componenti devono essere progettati per ridurre al minimo i costi di lancio, pur mantenendo la durata nel tempo anche in condizioni ambientali estreme nello spazio.
- Attrezzatura sportiva
Le attrezzature sportive di alta qualità, come racchette da tennis, biciclette da corsa e mazze da golf, sono sintetizzate con fibra di carbonio HM per ottenere precisione, resistenza e leggerezza, tutti elementi essenziali per offrire migliori prestazioni e comfort all'utente.
- Industria di macchine
La fibra di carbonio sta diventando sempre più una tendenza nella produzione di veicoli costosi. Pannelli leggeri della carrozzeria, componenti del telaio e rinforzi strutturali possono essere realizzati in fibra di carbonio. Questo contribuisce notevolmente a migliorare l'efficienza nei consumi, la maneggevolezza e le prestazioni complessive di questi veicoli, soprattutto quelli elettrici e ad alte prestazioni.
- Pale per turbine eoliche
Il settore delle energie rinnovabili utilizza la fibra di carbonio HM per realizzare le pale delle turbine eoliche grazie al suo eccellente rapporto rigidità/peso. Questo rende le pale più efficienti nello sfruttamento dell'energia eolica, riducendo al contempo i costi relativi a materiali e trasporto.
Tutte queste applicazioni evidenziano la versatilità e l'importanza delle fibre di carbonio UHM e HM nel promuovere il progresso tecnologico e la sostenibilità in molteplici settori.

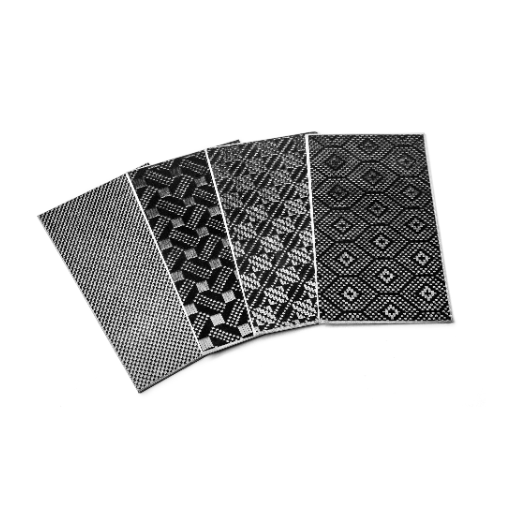

Quali sono i tipi di fibra di carbonio?
La fibra di carbonio può essere raggruppata in tre grandi categorie a seconda del modulo e della resistenza:
- Fibra di carbonio ad alto modulo
Presenta livelli di rigidità eccessivamente elevati e viene utilizzato in applicazioni che richiedono rigidità, come quelle aerospaziali e degli strumenti di precisione.
- Modulo intermedio in fibra di carbonio
Quando resistenza e rigidità sono bilanciate, la fibra di carbonio IM viene utilizzata negli articoli sportivi, nei componenti automobilistici e nelle applicazioni industriali.
- Fibra di carbonio a modulo standard
La fibra di carbonio SM possiede un'elevata resistenza a un costo inferiore e può essere utilizzata per scopi generali in vari settori, tra cui l'edilizia e i prodotti ricreativi.
Ogni categoria svolge funzioni specifiche, garantendo che le soluzioni in fibra di carbonio possano soddisfare le esigenze specifiche dei vari progetti.
Esplorazione della fibra di carbonio a modulo standard
Essendo un'opzione intermedia che bilancia tensione e rigidità a costi contenuti, le fibre di carbonio a modulo standard trovano il loro principale mercato commerciale. Il modulo di trazione si aggira solitamente intorno ai 33-35 Msi (milioni di libbre per pollice quadrato), mentre la resistenza alla trazione si aggira intorno ai 500-700 ksi (migliaia di libbre per pollice quadrato). Pertanto, soddisfano l'esigenza di elevata resistenza in progetti in cui un'estrema rigidità non è necessaria.
Un vantaggio significativo della fibra di carbonio SM è il suo costo: è economica rispetto alle fibre ad alto e medio modulo. Il suo rapporto qualità-prezzo la rende una scelta privilegiata in diversi settori, tra cui:
- Edilizia
Utilizzati come materiali di rinforzo per edifici e ponti, migliorandone così la durevolezza e la resistenza alle sollecitazioni.
- Sporting Goods
Molto utilizzato nelle attrezzature sportive, come canne da pesca, biciclette e racchette da tennis: qualsiasi cosa che richieda un materiale robusto ma molto leggero.
- Applicazioni aerospaziali e marine
È molto adatto per elementi strutturali che richiedono resistenza sotto carichi di flessione e il suo peso deve essere mantenuto al minimo per favorire le prestazioni.
- Trasporti
Viene utilizzato nella produzione di componenti automobilistici come telai e pannelli, che contribuiscono a ridurre il consumo di carburante riducendo il peso del veicolo.
Un vantaggio essenziale della fibra di carbonio SM è la sua elevata versatilità. Le fibre possono essere tessute in vari orientamenti, da tessuti completamente unidirezionali a tessuti completamente multidirezionali, per soddisfare specifici requisiti di progettazione e ingegneria. Combinando eccellenti caratteristiche meccaniche e di prezzo, la fibra di carbonio SM è ancora oggi un motore trainante per lo sviluppo di molti settori industriali in tutto il mondo.
Caratteristiche della fibra di carbonio a modulo intermedio
- Alta resistenza alla trazione
Grazie al suo modulo intermedio, la fibra di carbonio offre un'elevatissima resistenza alla trazione, ovvero può sopportare numerose forze di trazione senza rompersi. Pertanto, è utile per applicazioni in cui resistenza e durata sono fattori determinanti.
- Modulo di elasticità moderato
Possiede un modulo di elasticità piuttosto moderato e rappresenta quindi un compromesso tra rigidezza e resistenza a fatica. Questa sua natura lo rende adatto ad applicazioni in cui è richiesto un certo grado di stabilità meccanica e flessibilità.
- Struttura leggera
Il materiale mantiene una bassa densità pur mantenendo un eccezionale rapporto resistenza/peso. Questa caratteristica è essenziale nei settori aerospaziale e automobilistico, dove la riduzione del peso diventa imperativa.
- Resistenza alla fatica superiore
La fibra di carbonio a modulo intermedio offre un'elevata resistenza alla fatica, rendendola durevole sotto l'applicazione continua di sollecitazioni e deformazioni. Ciò significa che in applicazioni dinamiche o sottoposte a carichi, questi materiali dureranno a lungo.
- Stabilità termica e chimica
La fibra può resistere alle alte temperature e all'esposizione a diversi ambienti chimici, garantendo elevata affidabilità e prestazioni elevate in ambienti ostili.
Perché scegliere la fibra di carbonio a modulo ultra-elevato?
In ambito ingegneristico, a parte la fibra di carbonio ad altissimo modulo, utilizzata per la sua rigidità superiore e la minima deformazione sotto carico, non esiste altro materiale con un rapporto rigidità-peso più elevato, e quindi considerato idoneo per applicazioni aerospaziali, robotiche e di utensili di precisione. Questo materiale garantisce la possibilità di realizzare componenti leggeri senza comprometterne l'integrità strutturale, una considerazione essenziale in questi settori che puntano su prestazioni ed efficienza. Inoltre, l'elevata stabilità termica consente l'impiego a temperature estreme, mentre il creep molto basso garantisce che il composto mantenga la sua precisione geometrica più a lungo. Tutto ciò, unito alle moderne tecnologie e ai metodi di fabbricazione, fa sì che la fibra di carbonio ad altissimo modulo rimanga la soluzione migliore tra i materiali avanzati.
Cos'è il modulo di elasticità nelle fibre di carbonio?
Il modulo di elasticità delle fibre di carbonio si riferisce alla loro capacità di resistere alla deformazione sotto l'azione di una forza, spesso definita rigidezza. Le fibre di carbonio ad alto modulo elastico generalmente variano tra 290 e 600 GPa, a seconda del tipo e della qualità. Pertanto, queste fibre vengono utilizzate in applicazioni che richiedono elevata rigidità e resistenza.
Definizione del modulo elastico e sua importanza
Il modulo elastico, o modulo di Young, di un materiale è una grandezza che ne indica la rigidezza, ovvero quantifica la deformazione quando sottoposto a una forza. Diventa una proprietà essenziale che indica la rigidità di un materiale rispetto alla sua forza. Il modulo elastico è significativo per le prestazioni e le applicazioni di materiali come le fibre di carbonio.
Le fibre di carbonio possono avere moduli elastici che coprono un ampio spettro, che dipende direttamente dalla loro composizione e dal processo di fabbricazione. Le fibre di carbonio a modulo standard variano generalmente da circa 230 a 250 GPa; mentre le fibre con modulo intermedio si attestano intorno ai 290-350 GPa. Le fibre a modulo ultra-alto possono raggiungere i 600 GPa; tuttavia, sono per lo più riservate ad applicazioni aerospaziali all'avanguardia o ad altissime prestazioni.
Il modulo di elasticità è un indicatore che consente di determinare se un materiale è idoneo per una specifica applicazione strutturale. Ad esempio, nei settori della progettazione e dell'ingegneria, i materiali con un elevato modulo di elasticità sono sempre preferiti laddove rigidità, resistenza e una precisa capacità di carico siano requisiti importanti. Di conseguenza, le fibre di carbonio, con il loro eccellente intervallo di moduli, vengono utilizzate principalmente nei settori aerospaziale, automobilistico e delle attrezzature sportive, dove prestazioni e risparmio di peso sono le principali priorità.
Questa proprietà garantisce integrità strutturale e affidabilità per la progettazione di una gamma completamente nuova di componenti leggeri che offrono un'eccellente resistenza pur mantenendo la stabilità sotto sforzo. Il modulo elastico e la bassa densità sono tra le ragioni del progresso della fibra di carbonio nella moderna scienza e ingegneria dei materiali.
In che modo il modulo di trazione influisce sulle prestazioni?
Il modulo di trazione o modulo elastico diventa fondamentale per valutare il comportamento di un materiale sotto stress meccanico. Rappresenta la capacità di un materiale di resistere alla deformazione e di tornare alla sua configurazione originale sotto sforzo di trazione. Se il modulo di trazione è elevato, il materiale è rigido e in grado di piegarsi o allungarsi sotto carico, una caratteristica altamente desiderabile quando sono necessarie elevata precisione e stabilità dimensionale.
Ad esempio, i telai e i componenti aeronautici con elevato modulo di elasticità nel settore aerospaziale sopporteranno le sollecitazioni di viaggio ad alta velocità pur rimanendo strutturalmente solidi. In un altro contesto, nel settore automobilistico, i materiali ad alto modulo di elasticità per i componenti mitigano la flessione o la deformazione indesiderata sotto sforzo, mantenendo così il veicolo sicuro ed efficiente. In parole povere, il modulo di elasticità offre agli ingegneri una finestra di opportunità nella scelta di materiali le cui prestazioni, durata e affidabilità siano progettate per applicazioni impegnative.
Confronto tra opzioni a modulo più elevato nei prodotti in fibra di carbonio
Le opzioni in fibra di carbonio a modulo più elevato, che comprendono le fibre a modulo intermedio, alto e ultra alto, aumentano progressivamente la rigidità riducendo al contempo la resistenza e il prezzo.
|
Parametro |
Intermedio |
Alto modulo |
Modulo ultra-elevato |
|---|---|---|---|
|
Rigidità |
Più alto (43-47 MSI) |
Molto alto (57 MSI) |
Estremo (110 MSI) |
|
Forza |
Alto (800-1000 KSI) |
Moderato (640 KSI) |
Basso (425 KSI) |
|
Costo |
Moderato |
Alto |
Molto alto |
|
Applicazioni |
Aerospaziale, industriale |
Aerospaziale, precisione |
Spazio, specializzato |
|
Peso |
Leggero |
Leggero |
Leggero |
|
La durata |
Alto |
Moderato |
Basso |

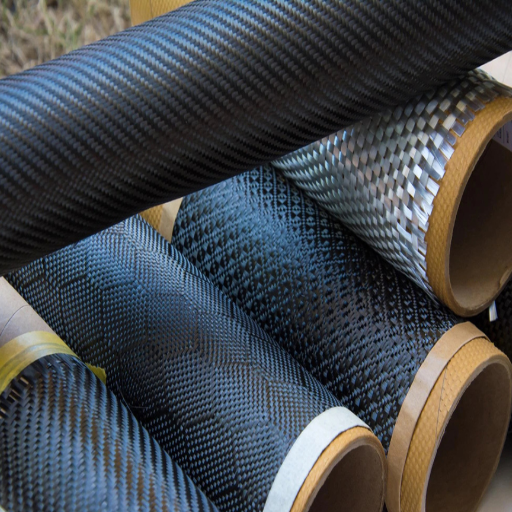

Come viene prodotta la fibra di carbonio ad altissimo modulo?
La fibra di carbonio a modulo ultra-elevato viene creata selezionando precursori appropriati, principalmente poliacrilonitrile (PAN). Le fibre vengono stabilizzate e poi carbonizzate a temperature estremamente elevate, talvolta superiori a 2,500 °C. Durante questa fase, gli atomi di carbonio si allineano più strettamente, aumentando leggermente la rigidità e la resistenza. La tensione e il riscaldamento controllati riducono ulteriormente i possibili difetti strutturali durante la produzione, migliorando così il modulo della fibra. Il processo è preciso e specializzato; pertanto, la fibra di carbonio a modulo ultra-elevato può essere utilizzata in applicazioni che richiedono la massima rigidità e prestazioni.
Il processo di produzione della fibra di carbonio spiegato
Il processo di produzione della fibra di carbonio è multifase e rigorosamente controllato. Parte da un precursore polimerico, solitamente poliacrilonitrile (PAN). Il processo inizia quando le fibre di produzione vengono stirate e ossidate in un ambiente controllato, stabilizzando il precursore e preparandolo per la carbonizzazione. La carbonizzazione espone la fibra a temperature elevatissime in un ambiente povero di ossigeno per rimuovere tutti gli elementi non carboniosi e allineare saldamente gli atomi di carbonio nella fibra. Questa fase garantisce che il materiale sia molto leggero ma con elevate proprietà di resistenza alla trazione.
Se queste fibre vengono prodotte, è possibile applicare un trattamento superficiale e utilizzare materiali di dimensionamento per fornire una migliore interfaccia con la res
Quale ruolo gioca Toray nella produzione di fibra di carbonio?
Con oltre un secolo e diversi decenni di esperienza, Toray Industries, Inc. è all'avanguardia nella produzione e nell'innovazione di fibre di carbonio e materiali compositi. Grazie a questa consolidata competenza, l'azienda è stata responsabile di innovazioni nella produzione che hanno fornito fibre ad alte prestazioni, applicabili in diversi settori industriali. L'azienda ha inoltre integrato verticalmente la propria produzione, dalla materia prima al prodotto composito finito, in modo da non compromettere mai la qualità e le prestazioni di questi materiali. Le fibre di carbonio Toray sono utilizzate in componenti aerospaziali, componenti leggeri per il settore automobilistico, turbine eoliche e attrezzature sportive ad alte prestazioni. Il continuo sviluppo dell'azienda l'ha resa un partner affidabile per soluzioni in fibra di carbonio che coniugano design, ecocompatibilità e alte prestazioni.
Innovazioni nelle tecniche di preimpregnazione per lastre in fibra di carbonio
I progressi nella tecnologia preimpregnata per lastre in fibra di carbonio hanno sostanzialmente trasformato le loro applicazioni in diversi settori. Il preimpregnato, in altre parole, termine che indica un materiale preimpregnato, prevede l'utilizzo di fibre di rinforzo pre-rivestite con un sistema di resina, che promette un migliore controllo, una maggiore uniformità e tempi di lavorazione ridotti. I miglioramenti nella composizione chimica delle resine hanno garantito un'elevata stabilità termica, cicli di polimerizzazione più brevi e legami più forti tra i materiali, rendendo queste lastre opzioni più valide per applicazioni di fascia alta. L'integrazione dell'automazione nei processi di produzione del preimpregnato garantisce un'elevata efficienza produttiva e una riduzione degli sprechi, garantendo quindi la sostenibilità. Da ora in poi, questi sviluppi garantiscono che i materiali preimpregnati in fibra di carbonio rimangano la soluzione ottimale per le sfide ingegneristiche nei settori aerospaziale, automobilistico ed energetico.
Fonti di riferimento
- Principali risultati:
- I compositi epossidici rinforzati con fibra di carbonio a base di pece hanno mostrato una maggiore resistenza alla fatica a trazione normalizzata e una curva sforzo-vita (SN) meno ripida rispetto ai compositi in fibra di carbonio a base di poliacrilonitrile (PAN) a modulo standard.
- Il carico ciclico del composito di fibre di pece ha causato danni minimi alla matrice, con fratture localizzate e prevalenti nelle fibre.
- La differenza nel comportamento della fatica è attribuita ai diversi livelli di deformazione raggiunti a livelli di stress simili e alla conseguente differenza nello sviluppo del danneggiamento della matrice.
- Metodologia:
- I compositi a matrice epossidica quasi-isotropica intrecciata, realizzati con fibra di carbonio a base di pece a modulo ultra-elevato e fibra di carbonio a base di PAN a modulo standard, sono stati sottoposti a test di fatica da trazione monoassiale.
- Sono stati analizzati e confrontati i comportamenti della fatica, tra cui le curve sforzo-durata, i meccanismi di danneggiamento e le caratteristiche di frattura, tra i tipi di composito.
- Principali risultati:
- L'uso di polimeri rinforzati con fibra di carbonio ad altissimo modulo (CFRP) può migliorare significativamente la resistenza alla fatica delle travi in acciaio.
- Il rinforzo in CFRP può aiutare a ridurre o eliminare la necessità di grandi quantità di rinforzo in acciaio nelle zone terminali delle travi precompresse, solitamente necessario per prevenire gravi crepe.
- Metodologia:
- Lo studio ha utilizzato la modellazione a elementi finiti per analizzare l'impiego di barre in UHPC e CFRP per migliorare il controllo delle crepe e la durabilità a lungo termine nelle zone terminali delle travi precompresse.
- Il modello è stato convalidato con dati sperimentali e utilizzato per quantificare le lunghezze delle zone UHPC necessarie per contenere le crepe nelle zone terminali e la possibilità di sostituire l'armatura in acciaio con barre in CFRP.
- Principali risultati:
- Lo studio ha esaminato le prestazioni di adesione delle barre CFRP ad altissimo modulo fissate con nervature in GFRP.
- Le prestazioni di adesione sono state migliorate mediante l'applicazione di nervature in GFRP alle barre in CFRP ad altissimo modulo.
- Metodologia:
- Sono stati condotti test di adesione su barre CFRP a modulo ultra-elevato con e senza nervature in GFRP per valutare le prestazioni di adesione.
- Principali risultati:
- Le travi in cemento armato rinforzate con barre CFRP ad altissimo modulo e ad aderenza migliorata hanno mostrato prestazioni meccaniche migliorate sotto carichi monotoni e ciclici.
- Il miglioramento del legame tra le barre in CFRP e il calcestruzzo è stato ottenuto fissando nervature in GFRP alle barre in CFRP.
- Metodologia:
- Sono stati condotti test di carico monotonici e ciclici su travi in cemento armato rinforzate con barre CFRP ad altissimo modulo, sia con che senza il miglioramento del legame delle nervature in GFRP.
5. Produttore e fornitore leader di parti per lavorazioni CNC in fibra di carbonio in Cina
Domande frequenti (FAQ)
D: Che cosa sono i compositi in fibra di carbonio ad alto modulo e ad altissimo modulo?
R: I compositi in fibra di carbonio ad alto modulo e ultra-alto modulo sono materiali avanzati noti per la loro eccezionale rigidità e resistenza. Questi compositi sono spesso utilizzati in applicazioni aerospaziali grazie al loro elevato modulo di elasticità, che consente loro di sopportare sollecitazioni maggiori rispetto alle fibre di carbonio standard.
D: In che modo il modulo di un composito in fibra di carbonio influisce sulle sue prestazioni?
R: Maggiore è il modulo di un composito in fibra di carbonio, maggiore è la sua rigidità. Ciò significa che i materiali con un modulo più elevato, come quelli realizzati con fibra di pece, possono offrire prestazioni migliori in applicazioni che richiedono rigidità e resistenza alla deformazione.
D: Quali sono i produttori più comuni di compositi in fibra di carbonio ad alto modulo?
R: Tra i produttori più noti ci sono DragonPlate e Rock West Composites, che offrono una varietà di tubi e fogli modulari realizzati con fibre ad alte prestazioni come la fibra di carbonio di Toray.
D: Quali sono i vantaggi dell'utilizzo della fibra di pece nei compositi in fibra di carbonio?
R: La fibra di pece è nota per la sua maggiore resistenza alla trazione e rigidità rispetto alle fibre di carbonio convenzionali. I compositi con fibra di pece presentano un modulo di elasticità significativamente più elevato, il che li rende adatti ad applicazioni complesse.
D: Puoi spiegare il termine "due dimensioni" in riferimento ai compositi in fibra di carbonio?
R: Le dimensioni del tow si riferiscono al numero di singole fibre raggruppate in un singolo filamento. Le dimensioni standard del tow includono 1k, 3k, 12k e 24k. A seconda dell'applicazione, dimensioni del tow maggiori si traducono solitamente in fibre più economiche che possono comunque offrire prestazioni elevate.
D: Qual è il significato della conduttività termica nei compositi in fibra di carbonio ad alto modulo?
R: La conduttività termica è fondamentale nelle applicazioni in cui la dissipazione del calore è essenziale. I compositi in fibra di carbonio ad alto modulo possono presentare diversi gradi di conduttività termica, il che ne influenza le prestazioni in ambito aerospaziale e in altri ambienti ad alta temperatura.
D: In che modo i processi di produzione influiscono sulle proprietà dei compositi in fibra di carbonio?
R: Diversi processi di produzione possono influire significativamente sulle proprietà dei compositi in fibra di carbonio. Ad esempio, il metodo utilizzato può influenzare l'allungamento e la tolleranza delle fibre, determinando variazioni di rigidità e resistenza.
D: Qual è il ruolo dell'allungamento nelle prestazioni dei compositi in fibra di carbonio?
R: L'allungamento si riferisce alla capacità di un materiale di allungarsi prima di rompersi. Nei compositi in fibra di carbonio, un allungamento inferiore indica in genere un materiale più rigido, il che è auspicabile nelle applicazioni che richiedono rigidità. Tuttavia, a seconda dell'applicazione, è necessaria anche una certa flessibilità.
D: I compositi in fibra di carbonio ad alto modulo sono convenienti per le applicazioni industriali?
R: Sebbene i compositi in fibra di carbonio ad alto modulo possano essere più costosi a causa dei materiali e dei processi di produzione avanzati, le loro prestazioni e durata superiori spesso ne giustificano il costo nelle applicazioni industriali. Offrono una soluzione a lungo termine che può ridurre i costi di manutenzione e sostituzione.
