現代の製造業において精密切断を実現するには、方法の選択が極めて重要になります。レーザー切断、ウォータージェット切断、プラズマ切断は、いずれも独自の特徴を持ち、多様なニーズに応えるソリューションとして広く知られています。しかし、特定の作業に最適な切断方法をどのように判断すればよいのでしょうか？この包括的なガイドは、各方法を比較し、それぞれの長所、限界、そして理想的な用途を探るお手伝いをします。究極の精度、高速性、あるいは低コストなど、どのようなニーズをお持ちでも、この記事を読めば、あらゆる選択肢の中から、お客様の切断ニーズに最適な方法を評価することができます。切断方法の重要な違いをすべて解説し、最適な方法を見つけ出すお手伝いをいたしますので、ぜひお読みいただき、最後までお読みいただければ幸いです。
切削技術入門
切断技術は、工業用途や材料成形において、求められる精度と効率性を実現します。一般的に用いられる切断方法には、レーザー切断、ウォータージェット切断、プラズマ切断などがあり、それぞれに独自の利点があります。レーザー切断は、細部の加工や非常に精密な用途に適しています。一方、 ウォータージェット切断 汎用性が高く、熱に弱い材料の取り扱いに優れています。プラズマ切断は最も高速と考えられており、導電性のある厚い金属を切断できます。それぞれの技術の長所と短所を理解することで、プロジェクトの特定の要件に最適な方法を選択するのに役立ちます。
切断方法の概要
切断手順は用途と強度によって異なります。レーザー切断は精密で複雑なデザインに適しています。ウォータージェット切断は、熱に弱い材料を扱う特殊なケースに適しており、特に熱処理を必要としません。一方、プラズマ切断は3つの中で最も高速で、厚くて導電性のある金属を切断できます。プラズマ、ウォータージェット、レーザーのどれを選ぶかは、主に材料、プロジェクトの複雑さ、そして達成すべき結果によって決まります。
適切なカッターを選ぶことの重要性
切断方法の選択は、工業プロセスや発明プロセスにおける特定の切断作業の精度と効率に影響を与えるため、極めて重要です。レーザー切断方法は広く導入されており、世界のレーザー切断機市場は5.7年以降約2030%の年平均成長率（CAGR）で成長し、7年には2023億ドルに達すると予測されています。これは、レーザー切断機が様々な種類の材料を非常に正確に切断できることに起因しています。
ウォータージェット切断は、その汎用性と環境に優しい特性から注目を集めています。研究によると、ウォータージェットシステムは最大12インチ（約0.001cm）の厚さの材料を±6インチ（約200cm）程度の許容誤差で切断できることが実証されており、ガラスや食品などの壊れやすい材料の精密加工に適しています。一方、プラズマ切断は重工業で特に人気があり、最大XNUMXインチ（約XNUMXcm）の厚さの金属を毎分最大XNUMXインチ（約XNUMXcm）の速度で切断できるため、製造現場における高い生産性を確保しています。
これらの数値によると、作業に最適なカッターを選択する際には、材料の種類、厚さ、必要な精度、生産量といったパラメータを考慮することが重要になります。適切な技術を採用することで、効率性が向上し、無駄やプロジェクト全体のコストを削減できます。
業界を超えたアプリケーション
高度な切断技術は多くの産業において極めて重要であり、精度と速度の両方を兼ね備えた、様々な運用要件を満たしています。航空宇宙産業では、チタンやアルミニウムなどの軽量素材から作られた非常に複雑な部品を製造するために、レーザー切断が工業用切断技術として利用されています。最近のデータによると、レーザーカッターは±0.003インチの精度を実現し、航空機製造における部品の正確なフィットを保証します。
一方、自動車業界では、より厚い金属をより高速に切断できる能力から、プラズマ切断の採用が進んでいます。プラズマ切断システムは現在、より薄い材料で毎分500インチの切断速度を実現しており、生産時間を大幅に短縮します。これらの機械はロボットと統合することで、例えばシャーシやフレームの製造工程における自動化を実現できます。
一方、ウォータージェット切断は冷間切断プロセスであり、材料の完全性に影響を与えないため、建設およびエレクトロニクス分野において戦略的優位性を有しています。近年進化したウォータージェットシステムは、90,000 PSIを超える圧力を発生し、ガラスのように繊細な材料から石のように硬い材料まで、±0.001インチという極めて微細な精度で適切な切断を実現します。
このような幅広い適応性により、切削技術は、業界全体にわたって効率、精度、創造性を実現する現代の製造業の基盤の 1 つとなっています。

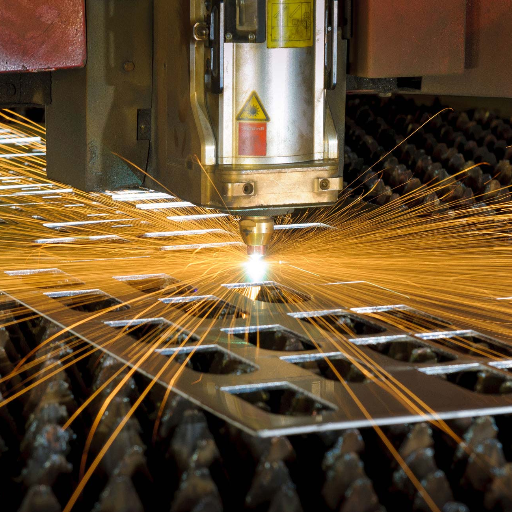

レーザー切断について理解する
レーザー切断は、集光された光線を用いて材料を切断する、正確かつ効率的なプロセスです。強力なレーザーと連携して、材料を一定の方法で溶融、燃焼、または蒸発させることで、きれいな切断面を実現します。様々な業界で広く普及しており、金属、プラスチック、木材など、様々な材料を最小限の廃棄物と最大限の再現性で加工できます。
レーザー切断の仕組み
レーザー切断システムは、強力なレーザービームを材料に集束させることで作動します。高熱を発生させ、表面を貫通または彫刻します。このシステムは、レーザーの切断または彫刻動作を指示するCADファイルから開始されます。これにより、複雑な模様や彫刻でも精度と再現性を確保できます。場合によっては、溶融した材料を吹き飛ばし、きれいな仕上がりを得るために、窒素や酸素などの高圧ガスが使用されます。
近年のレーザー技術の進歩は、レーザー切断システムの効率性と汎用性を大きく向上させています。例えば、ファイバーレーザーは、従来のCO2レーザーよりも高速かつ低消費電力であることから、人気が高まっています。最近の業界レポートによると、2023年にはレーザー切断市場シェアの60%以上をファイバーレーザーが占めると予想されており、世界規模での普及が確実に進んでいます。
応用の可能性を秘めたイノベーションのもう一つの例は、5軸レーザー切断です。これにより、三次元形状の操作と切断の自由度が向上し、自動車、航空宇宙、製造分野への切断能力の拡大が期待されます。これにより生産時間が大幅に短縮され、材料の種類と厚さにもよりますが、一部のシステムでは毎分400インチを超える切断速度を実現できます。
現代の製造業において極めて重要な設備とみなされるレーザー切断は、製造業に比類のない精度、稼働率、そして信頼性をもたらします。わずか0.001インチの薄さから数インチの厚さまで対応可能なため、スケーリングと精度が求められる業界にとって必須の技術です。レーザー切断機におけるAI統合と自動化の融合によるこの継続的な進歩は、世界中の製造業に革命をもたらし続けることは間違いありません。
レーザー切断の利点
レーザー切断は、精度、速度、汎用性、廃棄物の最小化、さまざまな材料との互換性を実現します。
| キーポイント | 詳細説明 |
|---|---|
| 精度 | 高精度カット |
| 速度 | 処理時間の短縮 |
| 汎用性 | さまざまな素材をカット |
| 最小限の廃棄物 | 材料損失を削減 |
| オートメーション | AIとテクノロジーをサポート |
| 拡張性 | あらゆる厚さに対応 |
| クリーンエッジ | 後処理なし |
| 高い費用対効果 | 時間と労力を節約します |
| 信頼性の向上 | 一貫した品質 |
| 安全性 | 制御された操作 |
レーザー切断の限界
レーザー切断には多くの利点がある一方で、いくつかの制約も念頭に置く必要があります。最大の課題は、機器への初期投資額の高さです。産業用レーザーカッターの価格は、エントリーモデルで約8,000ドルから、最高級の産業用システムでは1,000,000万ドルを超えることもあります。このようなコストは、小規模な事業所やスタートアップ企業にとって、導入をためらわせる要因となる可能性があります。
2つ目の制限は材料の厚さです。レーザーカッターは薄板や中程度の厚さの材料には最適ですが、極端に厚い材料になるとその威力は著しく低下します。例えば、ほとんどのCO20レーザーカッターは、軟鋼で25～0.78mm（約1～XNUMXインチ）まで、硬質材料ではさらに薄い厚さまでしか切断できません。それ以上の厚さになると、プラズマ切断やウォータージェット切断などの他の方法の方が適している場合があります。
材料表面からの反射は切断プロセスに大きな影響を与えます。銅やアルミニウムのような反射率の高い材料では、レーザービームの反射が問題となり、効率が著しく低下します。そのため、これらの材料には、特別な改造やファイバーレーザーなどの異なる種類のレーザーが効果的であると考えられます。
レーザー切断には、機械の種類や切断作業に必要なレーザー強度に応じて、高い電力消費も伴います。例えば、CO2レーザーカッターは、最大出力範囲で作業する場合、50時間あたり約XNUMXkWの電力を消費する可能性があり、これも運用コストの増加につながります。
もう一つの課題は、特に精密な測定が求められる場合、熱影響部（HAZ）です。比較的小規模な加工では、熱影響部は最小限に抑えられるかもしれませんが、それでもレーザー切断プロセスによっては、材料の変形や特性の変化を引き起こすことがあります。適切な冷却方法やその他の技術革新により、こうした問題は最小限に抑えられていますが、完全に解消されたわけではありません。
最後に、レーザー切断には優秀な人材が必要です。今日のほとんどのシステムにはAIや自動化が組み込まれていますが、誤った取り扱いや技術的なノウハウの不足は、エラーや無駄、そして場合によっては安全性の低下につながる可能性があります。したがって、レーザー切断技術に投資する企業は、熟練した人材の育成と維持のための資金を確保する必要があります。

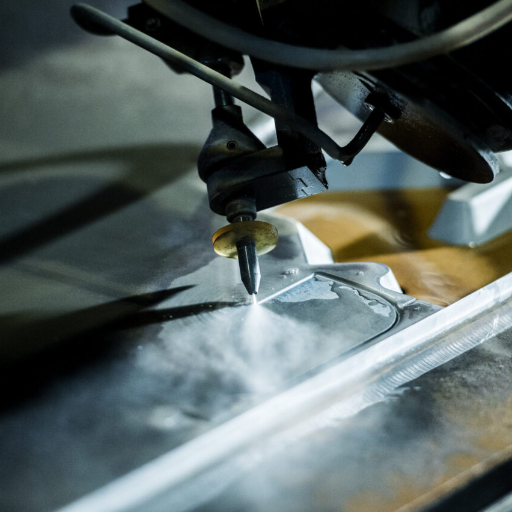

ウォータージェット切断の探求
ウォータージェット切断は、様々な硬度の材料を高圧の水ジェットで穿孔する汎用性の高いプロセスです。熱を加えずに切断するため、材料の構造的完全性を維持し、反りや歪みを防ぎます。非常に精密で、金属、ガラス、石材、複合材料を最小限の廃棄物で切断します。さらに重要なのは、ウォータージェット切断は有害廃棄物をほとんど、あるいは全く発生させず、エネルギー集約型の切断システムに比べて比較的少ないエネルギー消費量で済むため、環境に優しいということです。
ウォータージェット切断の動作原理
ウォータージェット切断は、高圧水を非常に小さなオリフィスに通して、さまざまな材料を切断できる細い切断ジェットを形成することによって機能します。ガーネットなどの研磨材をウォータージェットに混ぜると、より硬い材料を効果的に切断できます。通常、水圧はポンプの品質に応じて約40,000～60,000 psi、またはそれ以上になります。この圧力の水は、おそらく0.015インチ未満の非常に細い直径のノズルから送られ、非常に狭い領域に集中したジェット気流を形成します。比較すると、この水圧は平均的な車のタイヤの圧力の約30倍です。+/- 0.001インチに近い精度で切断するプロセスの高い効率性により、ウォーター切断法は、高精度が求められる複雑な設計に非常に有用で適しています。
この切断方法は、航空宇宙、自動車、製造業など、様々な産業に適応可能です。例えば航空宇宙分野では、ウォータージェットはチタンなどの航空機部品に使用される高強度金属を、その構造を変化させることなく切断することができます。最近の研究では、ウォータージェット技術は従来の方法と比較して材料の無駄を最大20%削減できることが示されており、コスト面と環境面の両方で大きなメリットをもたらします。さらに、ソフトウェア制御のウォータージェットシステムの開発により、自動化とカスタマイズの可能性が大幅に広がり、今日の産業用途にさらに適したものとなっています。
ウォータージェット切断のメリット
ウォータージェット切断の利点は、熱を発生させることなくほぼあらゆる材料を切断できるため、材料の構造的完全性を維持できることです。そのため、金属、プラスチック、複合材、ガラス、さらにはフォームやゴムなどの軟質材料も切断できます。業界データによると、ウォータージェット切断の許容誤差は最大±0.001インチと報告されており、非常に複雑なデザインや、細部にまでこだわった仕上げが可能です。
さらに、最近の研究では、ウォータージェット切断は持続可能性の観点から最良の選択肢の一つと評価されています。材料利用を最適化する能力に優れているため、従来の切断方法と比較して廃棄物を最大20%削減できます。エネルギー効率の点では、他のどのハイテク切断方法よりも消費電力が少なく、最新のモデルの中には、切断工程で使用される水の60%をリサイクルできるものもあります。このように、優れた技術と持続可能性を兼ね備えたウォータージェット切断は、環境負荷を低減するための設備投資を削減する上で、産業界にとってグリーンソリューションとして導入可能です。
さらに、ウォータージェット切断システムの現代的な進歩は、柔軟性、適応性、そして自動化のためのより多くの道を切り開きました。今日のシステムには、AI制御による自動生産ソフトウェアシステムが含まれており、メーカーは複雑な形状の加工をセットアップ時間を短縮して行うことができます。こうした開発により、航空宇宙や自動車などの分野で生産効率が約30%向上しました。これらの最先端のイノベーションは、ウォータージェット切断が産業製造業務において最も汎用性が高く、広範囲に及ぶツールであることを疑う余地なく証明しています。
ウォータージェット切断の欠点
ウォータージェット切断プロセスには多くの利点がありますが、最も顕著な欠点は、初期購入価格の高さと、ウォータージェットカッターの運用に伴う高額なプロセスコストです。ウォータージェットカッターの運用コストは15時間あたり30ドルからXNUMXドル程度で、研磨材のコスト、メンテナンス、エネルギー消費も含まれます。また、ウォータージェットカッターは大量の真水を消費するため、節水プログラムを実施しないと、光熱費がかさむなど、問題が発生する可能性があります。
もう一つの欠点は切断速度です。特に薄い材料の切断においては、レーザー切断などの代替手段に到底追いつくことができません。研究によると、切断対象材料の厚さが0.5インチ（約XNUMXcm）未満の場合、レーザー切断はXNUMX倍の速度で切断できることが示されています。ウォータージェット切断では、高品質な仕上がりが求められるため、最高精度が求められません。精度が失われると、二次加工に余分な時間を費やすことになります。
さらに、ウォータージェット切断システムは、その大きさと複雑さゆえに、スペースやリソースが限られている小規模な工場にとっては導入のハードルとなります。設置面積が広く、熟練したオペレーターが必要となるため、資金や人員に余裕のない小規模企業には魅力的ではありません。しかし、適切な計画と投資を行うことで、これらのデメリットは軽減でき、最終的にはウォータージェット切断技術のメリットがデメリットをはるかに上回るものとなるでしょう。
プラズマ切断に関する洞察
プラズマ切断は、イオン化ガス（プラズマ）のジェット噴射によって、鋼、ステンレス鋼、アルミニウムなどの導電性金属を切断する技術です。その高速性と精度は、製造業、自動車修理業、建設業など、プラズマ切断を必要とする分野に活力を与えてきました。プラズマ切断システムはウォータージェットシステムに比べて安価でコンパクトであるため、予算が限られている企業や設置スペースが限られている企業にとって魅力的です。導電性金属の切断には優れていますが、非金属材料の切断には適していません。
基本的な作業
プラズマカッターは、基本的にプラズマトーチから非常に集中したプラズマ流を噴射します。このプラズマ流は、加工対象物を金属の融点を超える温度まで急速に加熱します。高速のガスと溶融金属のジェットが同時に加熱・溶融した金属を吹き飛ばし、切断面を仕上げます。
最先端のCNC制御プラズマカッターは、±0.010インチの精度公差で動作し、複雑な形状やパターンを高精度に切断できます。プラズマシステムの出力に応じて、厚さ0.03インチ（0.8 mm）から2インチ（50 mm）を超える材料まで切断可能です。
重要な点として、近年のプラズマ切断機はエネルギー効率が非常に高くなっています。過去30年間でインバータ技術の進歩により、メーカーはプラズマ切断機のエネルギー消費量をXNUMX%削減しながら、切断性能を維持、あるいは向上させることができました。さらに、高度な切断機はデュアルガス運転に対応しており、ユーザーは用途に応じて空気、アルゴン、窒素、酸素ガスを簡単に切り替えることができます。これにより、材料や切断ニーズに応じた柔軟な選択が可能になります。
しかし、新たな研究により、厚さ1インチ（25mm）未満の薄い材料の場合、プラズマ切断は酸素燃料切断のほぼ1倍の速度で切断できることが明らかになりました。例えば、厚さ4/200インチの鋼材では、プラズマカッターは毎分XNUMXインチ（IPM）の切断速度を達成し、産業現場での生産性を大幅に向上させます。
したがって、効率、精度、汎用性を求める業界では、プラズマ切断が依然として好ましい選択肢となっています。
プラズマ切断の利点
プラズマ切断は、高精度、高速、多用途性、コスト効率に優れ、さまざまな導電性金属を効率的に切断する能力を備えています。
| キーポイント | 詳細説明 |
|---|---|
| 精度 | きれいで正確なカット。 |
| 速度 | 他の方法よりも高速です。 |
| 汎用性 | さまざまな金属を切断します。 |
| 費用 | 運用コストを削減します。 |
| 厚さ | 薄い素材から厚い素材まで対応します。 |
| 携帯性 | コンパクトで移動も簡単。 |
| オートメーション | CNC セットアップと互換性があります。 |
| 効率化 | 無駄を最小限に抑えます。 |
| メンテナンス | シンプルで低コスト。 |
| 安全性 | オペレーターの安全性が向上しました。 |
プラズマ切断の欠点
プラズマ切断には、騒音レベルが高い、熱が過剰に発生する、薄い金属が反る可能性がある、レーザー切断に比べて精度が限られる、初期設備コストが高いなどの欠点があります。
| キーポイント | 詳細説明 |
|---|---|
| ノイズ | 大きな騒音を発生します。 |
| 熱 | 余分な熱を発生します。 |
| ゆがみ | 薄い金属が歪む場合があります。 |
| 精度 | カット精度が低い。 |
| 費用 | 初期費用が高い。 |
比較分析：プラズマ vs. ウォータージェット vs. レーザー
プラズマ切断は厚い金属を高速で切断するのに優れていますが、レーザー切断やウォータージェット切断ほどの精度はありません。ウォータージェット切断はより高精度で、熱による歪みなくほぼあらゆる材料を切断できるため、様々な用途に活用できますが、速度が遅く、価格も高くなります。レーザー切断は速度と精度の点で両者の中間に位置し、比較的薄い材料の複雑な切断設計に重点を置いていますが、厚い金属には適しておらず、ランニングコストも高くなります。材料、必要な精度、速度、予算に応じて、それぞれの方法を特定の用途に採用できます。
精度と精度
精度と正確性に関しては、作業の要件に応じて、レーザー切断とウォータージェット切断にはそれぞれ長所と短所があります。レーザー切断は増幅された光により、±0.1mmの精度できれいに切断できます。複雑なデザインワークや、金属板、アクリル、木材などの薄い材料の切断に最適です。ただし、厚い材料や熱に弱い材料を扱う場合は、熱影響部（HAZ）の影響で性能が低下する傾向があります。
一方、アブレシブウォータージェットは、ほぼあらゆる材料に優れた切断ツールです。ウォータージェット研磨材を使用した薄い材料から、金属、石材、複合材料などの厚い材料まで、+/- 0.1 mm以内、あるいはより高度な機械であればそれ以下の精度で切断できます。ウォータージェット切断には、熱による歪みが生じないというさらなる利点があり、材料の表面品質を損なわないようにする必要がある用途や、厚さ1インチを超える厚い材料を扱う用途に適しています。
近年、両方のプロセスが実証され、強化されています。業界のデータによると、今日のファイバーレーザーマシンは、薄肉金属で高い精度を維持しながら、毎分20メートルを超える速度で動作します。一方、ダイナミックカッティングヘッドを備えたウォータージェット技術の発達により、複雑な部品のテーパーの低減と精度が向上しました。
最終的に、どの方法を使用するかは、加工する材料、求められる精度、そして予算や時間といったプロジェクトの制約によって決まります。こうした詳細を理解し、ノウハウと高度な設備を備えた適切なプロセスを選択することで、お客様のプロジェクト固有のニーズに最適な結果が得られるはずです。
費用対効果
費用対効果を検討する際には、材料要件、プロジェクトの複雑さ、全体的な予算といった要素を評価します。ウォータージェット切断は、厚みのある材料や多様な材料を扱う場合にはより経済的ですが、薄い金属や高速生産が求められるプロジェクトでは、レーザー切断が費用対効果が高いことがよくあります。プロジェクトの具体的なニーズに合わせて手法を調整することで、品質を損なうことなくリソースを効率的に活用できます。
スピードと効率
速度と効率の面では、ウォータージェット切断とレーザー切断はそれぞれ用途に応じて長所と短所があります。高度なCO2レーザーまたはファイバーレーザー技術を搭載したレーザー切断は、薄い材料、特に厚さ6mm未満の金属の場合、一般的にウォータージェット切断よりも高速です。例えば、厚さ1mmのステンレス鋼は、最新のファイバーレーザーで毎分20mに達する速度で切断できます。そのため、迅速なターンアラウンドが求められる業界において、レーザー切断は非常に効率的です。
一方、ウォータージェット切断はより汎用性と精度に優れています。プラスチック、ガラス、セラミック、複合材など、レーザー技術では対応できない様々な厚さの材料を切断できます。薄い材料ではレーザーに比べて一般的に速度が遅くなりますが、ウォータージェットは数インチの厚さでも熱歪みなく切断できるため、5インチの鋼材など、高速切断よりも精度が求められる厚い材料に適しています。厚い材料の場合、平均速度は毎分約1～2インチです。
最近の業界データによると、ファイバーレーザーシステムは過去10年間でエネルギー効率が20～30%向上し、運用コストを削減しています。また、ポンプ設計の改良や摩耗リサイクルシステムといったウォータージェット技術の進歩により、水使用量は最大XNUMX%削減されています。こうしたイノベーションをプロジェクトに取り入れることで、企業は最適なスピードと効率性を実現しながら、環境の持続可能性も実現できるでしょう。
材料の互換性
現在の切断技術における材料適合性という点では、ファイバーレーザーとウォータージェットはそれぞれ異なる利点を備えています。ファイバーレーザーは、鋼、アルミニウム、銅などの金属を高精度かつ高速に切断することに優れており、特に微細な加工が求められる産業で威力を発揮します。最近のデータによると、ファイバーレーザーシステムは従来のCO60レーザーと比較して薄板金属を最大2%高速に切断できることが示されており、自動車や航空宇宙などの産業にとって欠かせないツールとなりつつあります。
一方、ウォータージェット切断は比類のない汎用性を備えています。金属、ガラス、石材、複合材、さらには発泡材など、幅広い材料に対応できます。最新の業界動向では、最大12インチ（約XNUMXcm）の厚さの材料を熱影響部（HAZ）を生じさせることなく切断できるウォータージェットシステムが報告されており、これは熱整合性が求められる用途にとって極めて重要です。建設業界や製造業界では、多様な材料の適合性に対処しなければならないため、このような柔軟性がしばしば求められます。
新興技術の進歩により、両システムにおける材料適合性はさらに向上しています。例えば、ウォータージェットのノズル設計とマイクロジェット技術の進歩により、脆い材料をより微細かつ精密に切断することが可能になりました。また、高出力ファイバーレーザーの搭載など、レーザー電源の改良により、銅や真鍮といった反射率の高い金属をより効率的に切断できるようになりました。これらの技術進歩をプロジェクトのニーズに合わせて調整することで、両社は生産性を最大化すると同時に、非常に幅広い用途に対応しています。
参照ソース
- 金属ウォータージェット切断とレーザー切断およびプラズマ切断の比較
- 著者： D. クライカーズ
- ジャーナル： プロセディアエンジニアリング
- 発行年： 2014
- 引用トークン: (クライチャルツ、2014、pp. 838–843)
- 概要 本論文では、ウォータージェット、レーザー、プラズマ切断技術を用いた金属切断の有効性を比較し、切断速度、品質、費用対効果の観点から、各手法の長所と短所を考察しています。本研究では、レーザー切断は精度に優れているものの、ウォータージェット切断は厚い材料に有利であり、プラズマ切断は金属切断における速度と効率に優れていることが強調されています。
- 方法論： この論文では、3 つの切断方法を比較分析し、材料の厚さ、切断速度、運用コストなどのさまざまなパラメータに基づいてそのパフォーマンスを評価します。
- プラズマアーク切断法を用いたAISI304ステンレス鋼の切断品質の調査
- 著者： シェラフェッティン・ハルトゥスル、オズ・エルデム
- ジャーナル： ヨーロッパ機械科学
- 発行日： 2024-12-04
- 引用トークン: （ヒルトゥスリ＆エルデム、2024年）
- 概要 本研究では、プラズマアーク切断（PAC）法を用いたAISI304ステンレス鋼の切断品質を調査します。異なるガス圧と切断速度が、カーフテーパーと表面粗さに及ぼす影響を検証します。その結果、ガス圧が低く、特定の切断速度が低いほど、切断品質が向上することが示されました。
- 方法論： この研究では、ガス圧（0.6、0.7、0.8 MPa）と切断速度（151、215、217 mm/分）を変化させた実験装置を用いて、切断刃テーパーと表面粗さを最小限に抑えるための最適条件を決定しました。
- プラズマアーク切断法における加工パラメータが真円度公差に与える影響
- 著者： シェラフェッティン・ハルトゥスル、オズ・エルデム
- ジャーナル： 2023 第7回学際研究と革新技術に関する国際シンポジウム（ISMSIT）
- 発行日： 2023-10-26
- 引用トークン: (Hırtıslı & Erdem、2023、pp. 1–6)
- 概要 本論文では、PAC法を用いてステンレス鋼板にドリルで穴を開けた場合の真円度公差に、様々な加工パラメータがどのように影響するかを検証しました。一定圧力で切削速度を上げると真円度公差は向上し、一定速度でガス圧力を上げると公差は低下することがわかりました。
- 方法論： この研究では、異なる切削速度とガス圧下で、厚さ40mmおよび304mmのAISI 4ステンレス鋼板に直径8mmの穴を開けます。穴径と真円度公差は精密機器を用いて測定されます。
- 中国のトッププラズマ切断部品メーカーおよびサプライヤー
よくある質問（FAQ）
プラズマ切断とレーザー切断はどのように分類が異なりますか?
プラズマ切断とレーザー切断の主な違いは、材料を切断する実際のプロセスにあります。プラズマ切断では、導電性ガスを用いて高温のプラズマアークを発生させ、材料を溶かして吹き飛ばします。これは鋼鉄やアルミニウムなどの金属の切断に使用されます。レーザー切断では通常、光線を集束させることで材料を溶融または気化させることで、より微細な切断品質が得られ、より薄い板状の材料でも加工できます。プラズマシステムは厚い材料の加工に安価ですが、レーザー切断やウォーターカットは、優れたエッジ品質が求められる精密な作業に適しています。したがって、どちらを選択するかはプロジェクトの仕様によって異なります。
ウォータージェットカッター技術は、プラズマやレーザーの同類の技術と比べてどうですか?
ウォータージェットカッター技術は、その動作原理から、プラズマ切断やレーザー切断に比べて特別な用途に用いられます。この方法は、加圧水と研磨材を組み合わせることで、金属からプラスチック、さらには木材まで、幅広い材料を切断します。プラズマ切断やレーザー切断は高温プロセスであるため、多少の熱歪みが生じますが、ウォータージェット切断は低温プロセスであるため、熱歪みがありません。そのため、切断品質と細部の精度が厳しく求められる用途に最適です。メンテナンス費用と研磨材は、ウォータージェットカッターの運用コストを増加させる要因となります。それぞれの方法には利点があり、最終的には作業内容と材料の種類に応じて選択する必要があります。
プラズマ切断システムの維持にはどれくらいの費用がかかりますか?
材料の厚さやプラズマ切断方法などの要因によって、プラズマ切断システムの運用コストは大きく異なります。プラズマ切断では主に電気とガス（主にアルゴンまたは窒素）が消費され、総運用コストの大きな割合を占めます。CNCプラズマ切断テーブルの購入には通常、多額の初期投資が必要ですが、プラズマ切断は高い生産速度と効率性を実現するため、他のシステムと比較して部品1個あたりのコストが低くなる傾向があります。コストに影響を与えるもう1つの要因は、切断後の洗浄手順です。スラグの処理には特別な処理が必要になる場合があります。金属加工工場にとって、これらのコストを把握することは、予算策定と収益性維持に不可欠です。
プラズマ切断とウォータージェット切断はどのような用途に最適ですか?
プラズマ切断とウォータージェット切断は、それぞれ異なる能力に基づき、異なる用途に用いられます。プラズマ切断は、厚い金属の高速加工に非常に適しており、自動車産業や重機産業に適しています。一方、ウォータージェット切断は、熱影響部を一切含まないあらゆる材料を切断する能力を備え、精度が重視される加工に適しています。例えば、レーシングカー、航空宇宙産業、医療機器製造などが挙げられます。どちらの技術も様々な材料を切断できますが、微細な形状や複雑なデザインの場合は、ウォータージェットの方が優位性があります。したがって、使用する材料の種類と求められる切断面品質のレベルという点で、プロジェクトの要件に応じて、どちらを選択するかはバランスが重要です。
切断品質の点では、プラズマ切断、レーザー切断、ウォーター切断のどれが優れていますか?
プラズマ切断、レーザー切断、ウォーターカットでは、切断品質が大きく異なります。プラズマ切断はカーフが広く、エッジにスラグが残る場合があり、その除去が必要になります。一方、レーザー切断は、カーフがほとんど発生せず、エッジがきれいな精密切断品質で知られており、極めて高い精度が求められる用途で好まれてきました。ウォーターカットは熱による歪みがなく、優れたエッジ品質を実現できるため、細部の加工に最適です。プロジェクトの具体的なニーズに応じて、優れた切断品質を実現するために、いずれかの方法を優先すべき場合があります。
