目前，製造技術的進步正投資於鋁壓鑄件，旨在為各行各業提供精準、耐用和高性能的產品。無論您主要關注的是製造複雜的汽車零件、輕量化的飛機材料，還是最終消費者的複雜產品，您都需要了解，精準且明確的鋁壓鑄件列印用途將提升專案成果。本手冊旨在幫助工程師、設計師和企業用戶充分發揮這種全面生產流程的潛力。我們從基礎知識和各種原理入手，最後總結了各種高級技巧。閱讀完畢後，您將獲得一些建議，並在內部和外部加以運用，從而擴展所謂產品的開發，並降低生產成本。因此，請換個角度，了解鋁壓鑄件將如何豐富您的作品，或者更確切地說，它將如何徹底改變一切。

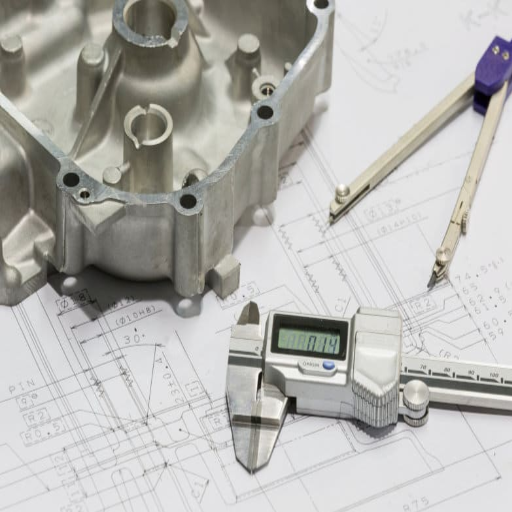

鋁壓鑄件的關鍵設計考量是什麼？
- 鋁壓鑄件的品質和可製造性在很大程度上取決於設計變數。設計壓鑄件時需要考慮幾個關鍵方面，以確保鑄件性能良好且模具易於製造。
- 壁厚：除功能問題外，盡可能不要加厚壁厚，尤其是在無法焊接或減薄可能導致翹曲的情況下。這也有助於減少材料浪費和冷卻時間。
- 拔模角：在設計中採用正確的拔模角（通常在 1 到 3 度範圍內）有助於輕鬆地將塑膠從模具部件中脫模。
- 圓角和半徑：具有圓角和光滑圓形表面的鑄造部件將減少應力集中，進而增強模具金屬流動。
- 肋條和支撐：設計應具有支撐肋條以防止進一步的強度損失，並應具有其他結構以保持強度特性，同時減少散裝材料。
- 限制和準確性：設計組件時要考慮現實的公差，為鑄造缺陷（例如收縮）留出空間。
- 頂出銷：透過結合平面或特徵來建造與必要的普通切割相容的產品切割器，其中也可以使用頂出銷而不會損壞產品。
- 母體選擇：選擇最適合材料用途的鋁合金類型，無論是強度、重量、耐磨性或耐腐蝕性。
在產品開發開始時妥善解決這些問題將簡化鑄造過程，降低製造費用，並生產出更耐用、更精確的產品。
影響零件設計的因素
設計用於鋁鑄造的零件極具挑戰性，需要考慮許多因素，以實現最佳功能、效率和可製造性。有鑑於此，以下是文獻中列出的五個對零件設計影響最為顯著的因素：
- 室壁厚度
控制鑄件壁內應力的一個主要因素是壁厚的均勻性，這取決於冷卻速度。如果厚度持續變化，可能會產生應力，例如塌陷或起泡。必須有一個合適的厚度，以適應鋁的類型和零件的製造過程。
- 拔模角度
拔模角是增強從模具中成型的部件的頂出效果的關鍵指導原則。在大多數情況下，通常不建議使用 1-3 度的拔模角，但在其他情況下建議使用，具體取決於鑄造方法和零件類型。
- 圓角和半徑
當鑄件設計有尖角時，應力往往會集中在這些位置，從而引發裂縫。設計中的圓角和圓角可以提高相應零件的強度，並確保鑄造過程中良好的流動性。
- 公差
必須根據鑄造相關的原則和考慮因素來確定產品的合適尺寸。過高的公差會導致昂貴的二次加工，而過大的公差則會對最終產品產生負面影響。
表面光潔度要求
所需的表面光潔度取決於零件的最終用途。某些成型方法（例如壓鑄）的表面光潔度比砂型鑄造更好。在選擇材料和工藝時，需要牢記光潔度要求。
在產品開發過程中使用這些限制將確保快速製造、成本最小化和組件的高品質標準。
鋁鑄件壁厚的重要性
壁厚對於鑄件和鑄件部件的品質及其可生產性至關重要。壁厚指的是壁厚，尤其重要，因為與未填充的鋼模相比，已填充的鋼模包含固體物質，這決定了凝固時間。這確保了整個鑄件的均勻冷卻，從而降低了內部應變、變形或諸如表面下收縮和所有尺寸精度等故障的風險。合適的壁厚也至關重要，因為它可以確保零件在機械負載下不會失效。
特別是，電腦模擬和大數據分析領域的眾多進展表明，保持最小壁厚（如果有的話）以及特定類型的金屬和模具可以提高生產效率。當使用較薄的壁厚時，冷卻和澆注過程以及完整的填充變得至關重要。在這種情況下，材料的功能和延展性會受到影響，因為非常厚的壁厚不僅意味著增加材料消耗，而且還需要更長的冷卻時間並導致熱問題。
當必須在設計階段控制壁厚時，可能會生產出價格合理、壽命長、適應當今世界特徵的現代鋁鑄件，並且還可能對鑄件進行深入的計算。

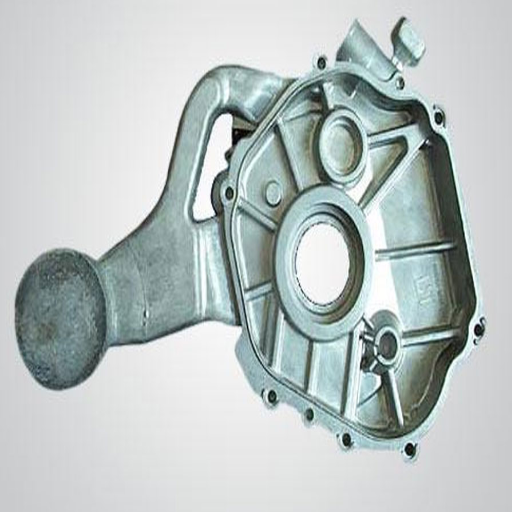

如何選擇正確的工具和鑄造技術？
- 文件控制
在傳統的機械化結構設計中，四個元素定義程度可以決定文件控制方法的有效性：圖形（以 2D 形式描述結構）、三維（以 3D 形式描述結構）、座標系統和包含開發和組裝詳細設計所需的所有資料的資料庫。
- 識別編號和命名系統
識別是透過自動選擇代碼來實現的，代碼受一組屬性的影響。組件內部的維護和其他流程可以透過建議的尺寸公差範圍來實現，儘管這些公差通常只是示意圖。
- 配置管理流程。
從理想意義上講，組態管理中的項目只是一組與人員和流程相關的項目或資料。項目間的湍流梯度是主要用來解釋項目在系統中分佈情況的方案。
- 物品描述和圖紙控制
準備設計工作文件也是配置管理流程的一部分，設計過程中會累積大量數據，包括所用材料、成型流程、油漆表面處理、用於設計的板材尺寸等等。
模具結構的關鍵部件
模板、導銷、沖頭、按鈕、彈簧、固定器、脫料板和壓墊是構成模具的最常見部件。
|
重點 |
信息 |
|---|---|
|
範本 |
安裝組件的基礎 |
|
導銷 |
對齊上下模板 |
|
拳 |
塑造或切割材料 |
|
鈕扣 |
切割沖頭對應件 |
|
泉 |
提供握持或剝離的力量 |
|
保持架 |
固定沖頭和組件 |
|
脫衣舞娘 |
切割後彈出材料 |
|
墊 |
在成型過程中保持或控製材料 |
選擇合適的鋁壓鑄模具
在為鋁壓鑄模具建模時，應尋求技術和經濟因素之間的最佳平衡，以實現高效製造。該主題的幾項更新強調了幾個重要方面：
- 材料選擇
在製造過程中，應採用能重複承受鑄造過程中固有的熱應力和機械應力的優質鋼材或特殊合金材料。這樣，用這些材料製成的工具將能夠承受多次循環而不會發生故障或降低精度。
看到Macra焊接將不同材質的鋸線封口成U形，許多問題隨之而來。無論是平面或曲面的板材，都可以採用搭接焊接工藝進行焊接。
製造CAD相機（傳統CAD）和分子鋁成型軟體可以用來分析鋁如何填充模具、冷卻和凝固。簡而言之，這些解決方案可以消除大多數缺陷，並在保持相同零件品質的同時縮短成型週期。
- 生產能力
當產品數量較大時，鋼模因其堅硬、耐磨的優勢而成為最佳選擇，但如果產品數量較少，則可使用臨時工裝來降低生產成本。
- 分配的冷卻系統
通常安裝在產品部件內的冷卻器功能發揮著至關重要的作用，因為它們有助於防止成型過程中的過熱。透過經濟地控制和改善爐溫，還可以消除諸如腐蝕之類的零件缺陷，從而延長零件的使用壽命。
- 環境準備
重新熔化鋁和重新設計儀器以產生最少的廢物都是明智的選擇，因為它們有助於該過程的有效工作，同時仍試圖保持平衡。
在確定這些因素時，那些難以選擇能夠提供盡可能廣泛功能的工具的公司需要最少的營運費用，並且證明其長期可靠性。

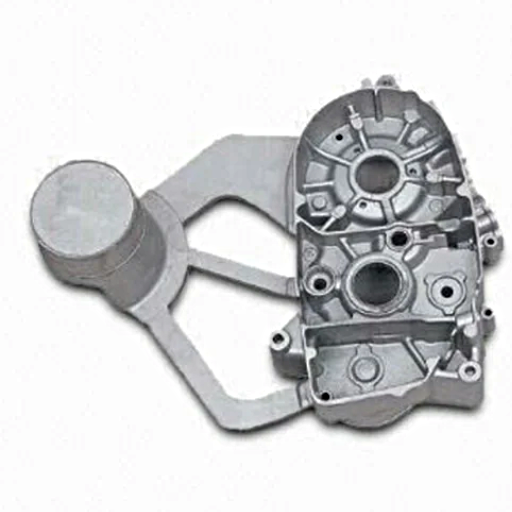

如何確保鋁壓鑄項目的可製造性？
以下是鋁壓鑄為實現其可製造而採取的重要步驟：
- 改進鑄造工序的設計
這將涉及簡化設計，以最大限度地降低複雜性，降低缺陷的可能性，並提高模具的性能。此外，盡量保持壁厚均勻，以利材料的順暢流動。
- 鋁合金的選擇。
確保合金的選擇是基於滿足特定應用要求的強度和熱性能。避免評估缺乏機械性質的合金。務必避免使用惰性過強的材料。
- 向更了解的人尋求協助。
聯絡工程公司或模具製造商，利用他們的經驗來設計解決方案，以克服創建過程中可能出現的任何問題。
- 建立品質保證程序
控制尺寸、處理程序和其他過程的裝置應基於規範方法並應用於每種品質控制方法，這有助於在生產過程中保持尺寸穩定性、外觀缺陷和機械特性。
- 檢查模具的使用情況
透過高品質的模具設計、構造和維護來提高成型能力並最大限度地減少操作中斷。
公司可以實踐上述做法，與不遵守指示相比，這可以使鋁壓鑄件的製造更加高效和成功。
可製造性設計技巧
- 精細結構開發
功能——專注於簡潔的造型，而非複雜的解決方案——「少即是多」。這種方法可以最大限度地縮短製造時間，節省成本，同時提供高品質的組件。
- 均勻厚度策略
使用盡可能小的壁厚，以避免在鑄造系統時出現收縮、翹曲或模具填充不當等問題。
- 設計中拔模角度的引入
始終建議在任何組件中設計適當的拔模角，以便於從模具中取出，降低工具的脆性，並提高生產效率。
- 納入公差和加工要求
確保在生產過程中能夠控制公差。因此，基於規則的限制有助於控制由公差引起的加工成本和問題。
- 澆口和流道系統的設計
有效地創建模具的澆口和流道系統，以實現良好的材料流動水平或減少成品部件中的缺陷數量，例如氣泡和撕裂。
選擇合適的鋁合金
為了獲得最具成本效益和永續性的解決方案，正確選擇合適的鋁材等級至關重要。這主要取決於最低機械特性、成型能力、抗操作影響能力等諸多因素。例如，6061 鋁是一種多用途材料，具有中等強度、高耐腐蝕性和易加工性。由於這些優勢，它在需要提高零件品質和強度以用於支撐和工程用途的行業中非常有用，例如在飛機和其他航空航天產品中的應用。此外，7075 鋁材體積龐大，甚至難以確定某種體積的這種合金的重量。考慮到原料相對於整個零件的額外成本，這又會導致化合物的邊際成本增加，而不是保持不變。高速鋼通常與硬化零件結合以提高曲軸的耐磨性，這體現了機械零件設計和製造領域的重大進步。
壓鑄件的關鍵設計特徵
在設計注塑成型零件時，注意細節至關重要，因為這對於生產高品質、實用且經久耐用的鑄件至關重要。以下概述了五個最基本的設計考量：
- 室壁厚度
即使在允許壁厚中留有餘裕，且不影響實際強度，也應考慮變化，以避免變形趨勢，尤其是在零件冷卻過程中；因此，確保壁厚尺寸均勻至關重要。零件的壁厚通常為0.040英寸至0.200英寸，具體取決於特定幾何形狀的尺寸。
- 拔模角度
引入角度有助於輕鬆將加工好的物體從模具中取出。通常，對於平面，建議每邊僅使用1-3度，但隨著表面粗糙度的增加，建議使用更大的拔模角度。
- 半徑和圓角
在角落和邊緣使用圓角和倒角可以降低應力強度，並有助於液態金屬在模具中順利流動。為了提高零件的耐用性，最小半徑應為壁厚的0.5倍。
- 老闆和肋骨
準備凸台和加強筋，使其能夠加固零件，而不會增加不必要的重量。請勿使加強筋與相鄰壁面之間的距離超過60%，以防止成型缺陷。
- 公差
限制關鍵尺寸的間隙，以避免零件組裝時不必要的干涉。此外，對於壓鑄製造的零件，允許的線性公差範圍通常在±0.015英吋到±0.005英吋之間，與零件的尺寸和複雜程度成正比。
應用這些設計考量可以提高壓鑄件的生產效率，為使用者提供最佳性能設施。
拔模角在鋁壓鑄中扮演什麼角色？
鋁壓鑄需要拔模斜度，以便輕鬆取出零件而不會造成任何損壞。引入拔模斜度始終是最佳選擇，可以最大程度地減少鑄件壁寬，從而減少表面變形等。通常，在這種情況下，建議在垂直於模具分型線的表面和壁上使用拔模斜度。這樣可以使其得到適當的填充，並延長模具的使用壽命。適當調整零件和組件的拔模斜度可以提高生產效率，並確保最終組件的品質保持不變。
定義壓鑄中的拔模角度
在壓鑄過程中，拔模斜度至關重要，因為它有助於輕鬆地從模具中取出零件，從而確保尺寸以及最重要的表面品質沒有任何缺陷。如果不考慮拔模斜度以便於零件正確脫模，取出零件將變得非常麻煩，甚至可能損壞零件和模具。拔模斜度的數量很大程度取決於給定的材料、零件的結構和用途。在大多數情況下，當我們談到圖中的d時，拔模斜度限制在1到3度之間，但同樣，這可能會根據型腔深度或幾何形狀內的開放空間而有所不同。在零件設計的早期階段將拔模斜度應用到正確的位置可以減少浪費，最終降低製造成本，並確保模具的使用壽命。
拔模角度如何影響零件頂出
拔模斜度對於固定零件從模具型腔中順利脫模至關重要。這是因為塑膠零件在熔融塑膠冷卻時通常會出現輕微的收縮。這種收縮會導致塑膠附著在模壁上。推拉力可能會不均勻，導致脫模更加困難。這會加劇零件的磨損，使其無法承載模具。因此，正確的拔模斜度設計對於零件的脫模或向上行程至關重要，並且不會增加剪切力。機械拔模斜度是指沿著部件長軸兩側橫向呈現的傾斜度，因此該部件稱為傾斜部件。拔模斜度不足或缺失會延長模具的使用壽命，但損壞零件（例如懸臂）會導致事故。對拔模斜度設計進行細微的改進將有助於減少不合格部件的出現頻率，縮短循環時間，並延長心軸的使用壽命。精心考慮並正確應用拔模角對於模製零件的生產品質和效率至關重要。
