銅是用途廣泛的數控加工材料之一，因其導電性、熱性能和耐腐蝕性而備受推崇。不同等級的銅的性能和加工性可能有顯著差異。這些差異對於製造商和工程師優化加工流程並獲得更好結果至關重要。本文詳細介紹了各種等級的銅、它們各自的特性以及在數控加工中的應用，旨在提供生產更精密零件、提高耐用性或簡化生產流程的方法，並就如何在現代製造業中充分利用銅的優勢提供有益的見解。
什麼是 可用的銅等級 用於CNC加工？
適用於 CNC 加工的銅牌號碼可根據其成分和預期用途大致分類。常用的牌號包括 C101、C110、C172 和 C145。
|
級 |
主要特點 |
電導率 |
可加工性 |
應用領域 |
|---|---|---|---|---|
|
C101 |
無氧 |
最大值 |
中度 |
電氣元件 |
|
C110 |
電解的 |
優 |
高 |
電子、熱能 |
|
C172 |
鈹 |
中度 |
中度 |
航空航太、精密 |
|
C145 |
碲 |
高 |
很高 |
高速加工 |
每種銅牌號碼都有特定的優勢，製造商可以根據專案對機械、熱或電氣性能的要求選擇合適的材料。了解這些特性並將其與數控方法結合，將使機械師在製造過程中實現性能最大化，並降低成本。
理解 銅及其合金
由於銅及其合金用途廣泛，具有耐腐蝕性、導電性以及對各種應用的適應性，這是它們的特性之一。
探索 純銅等級 及其用途
純銅具有優異的導電性、熱性能和電氣性能，在各種工業和工程領域有廣泛的應用。其延展性和延展性使其能夠根據特定需求輕鬆成型和設計。讓我們來看看一些常見的純銅等級及其特性和用途：
C110電解韌銅（ETP）
C110銅是最常用的純銅等級之一，其含銅量超過99.90%。 C100銅具有優異的導電性和導熱性，廣泛應用於電線、母線和變壓器繞組等領域。其導電率通常超過XNUMX% IACS（國際退火銅標準），因此受到高性能電氣系統設計人員的青睞。
C101（無氧電子 - OFE）銅
與 C110 相比，C101 級不含氧，抗氫脆性能更佳。其純度超過 99.99%，意味著更高的導電性，適用於真空系統、高階電子設備和射頻 (RF) 應用。它主要用於對安全性要求極高且雜質含量極低的場合。
C102（無氧銅 - OF）
C102 是一種替代的無氧等級，其特性與 C101 幾乎相似，但純度略低。由於其優異的導電性和抗氧化性，它廣泛應用於連接器和細電纜等電子元件的製造。
純銅等級的用途
- 電氣工業－純銅等級，例如 C110 和 C101，用於電導體，以確保幾乎沒有能量損失且效率非常高。
- 熱交換器－由於其高導熱性，純銅用於製造應用於暖通空調系統和發電廠的熱交換器管。
- 電子產品－無氧銅（如 C101）通常用於製造精密電子元件，這些元件最重視的是卓越的性能和低雜質。
純銅性能關鍵數據
|
Property |
C110（ETP銅） |
C101（無氧銅） |
C102（銅） |
|---|---|---|---|
|
純度(%) |
≥99.90 |
≥99.99 |
≥99.95 |
|
電導率 (% IACS) |
100-101 |
101+ |
100+ |
|
導熱係數（W/m·K） |
390-400 |
390-401 |
390-400 |
|
耐腐蝕性能 |
優 |
優 |
優 |
透過根據性能要求選擇合適的銅等級，業界可以選擇利用這種材料的獨特特性，使應用程式能夠長期維持其功能和存在。
比較 易切削銅 與 電解銅
易切削銅對某些物質具有優異的可加工性。為此，通常會添加一些硫或碲。而電解銅則具有較好的導電性和延展性，因此其應用領域與易切削銅有所不同。
|
參數 |
易切削銅 |
電解銅 |
|---|---|---|
|
可加工性 |
高 |
中度 |
|
電導率 |
中度 |
很高 |
|
組成 |
~99.5% 銅 + 硫/碲 |
~99.9% 銅 |
|
延展性 |
中度 |
高 |
|
應用領域 |
機械加工零件、噴嘴 |
電線、母線 |
|
價格 |
更高 |
降低 |
|
耐熱性 |
高 |
中度 |

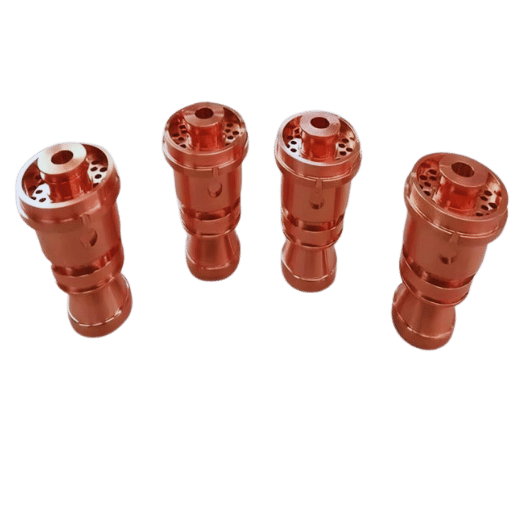

如何選擇 正確的銅品位 用於CNC加工？
影響因素 數控銅加工 決定
1.可加工性
銅材質的加工難易度極大影響生產效率和刀具壽命。易切削銅因其良好的可加工性，建議用於製造複雜或精密的零件。
2. 電導率
與其他應用不同，它們可能需要高導電性。電解銅具有良好的導電性能，因此是電氣或電子元件的首選材料。
3. 機械性能
當需要耐用性或靈活性時，延展性、抗拉強度和硬度等屬性可以區分特定加工項目的銅等級。
4. 熱阻
在暴露於高溫的應用中，所選的銅等級必須具有足夠的耐熱性以確保長期性能。
5.成本和預算限制
銅的牌號決定了其價格，進而決定了其加工可行性。具有特殊性能的更高牌號材料可能需要支付更高的費用。
6. 目的和最終用途
根據成品組件的功能（導電、散熱、結構支撐等），根據預期性能選擇材料。
7. 表面光潔度要求
根據銅的等級及其特性，在某些情況下需要出色的表面光潔度。
8. 工具相容性
銅等級與 CNC 工具相互作用的方式會影響工具磨損、切割速度和加工效率。
評估 銅的性質 用於加工
乾加工因其優異的性能而備受推崇；銅是出色的熱導體和電導體，並且具有極強的抗腐蝕性。然而，銅質材料柔軟且延展性較差，會給工具機操作員帶來加工困難；因此，人們通常會將銅製成合金以提高其加工性能。
評估 耐腐蝕性能 以及 電導率
銅以其卓越的耐腐蝕性而聞名，這確保了其在各種環境下的耐用性。它會形成某種銅鏽，防止磨損，使其成為長期使用的理想選擇。此外，這種金屬的導電性極高，僅次於銀；因此，它是電氣工程的首選金屬，能夠高效傳輸能量，且損耗極小。上述特性使銅成為那些需要耐用性和優異導電性的行業值得信賴的金屬。

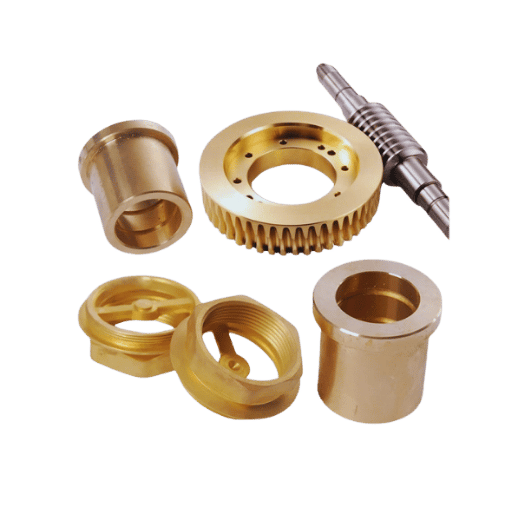

什麼是最好的 銅的CNC加工技術?
進階功能 數控銑削和車削 方法
先進的數控銑削和車削方法用於銅加工，旨在實現更高的精度和效率。使用專用刀具和最佳切削條件可最大程度地減少刀具磨損，並保持表面光潔度。考慮到銅的柔軟性及其在較大力量的作用下容易變形的傾向，這一點至關重要。高速加工 (HSM) 等方法可以更快地加工材料，並減少熱量的產生；否則，較高的熱量會改變銅的性質並留下瑕疵。
使用塗層硬質合金或鑽石刀具還可以保護刀具，並減少銅在刀具表面的黏附。借助先進的數控系統和即時監控技術，這些系統可以根據接收的即時數據自動調整速度和進給，從而進一步優化加工過程。這些改進減少了浪費並提高了可重複性，而這些正是電子和航空航天等高精度行業所需要的。
創新 機加工工藝 對於銅
加工銅時，必須格外注意熱和刀具因素。由於銅導熱性極佳，散熱本身可能是一個問題；因此，必須確保充足的冷卻介質，使機器和刀具保持適當的溫度。此外，選擇鋒利的刀具（無論是鈦塗層還是鑽石塗層）可以減少刀具表面磨損，並降低材料黏附在切削表面上的趨勢。進給率和切削速度由預先編程的數控系統預先設定和控制，因此每次加工之間不會出現差異，從而為關鍵部件提供均勻的表面處理和穩定的品質水平。這些製程的融合確保了高精度應用中的效率和可靠性。
確保品質 CNC加工銅件
要想在CNC加工中將銅加工達到最高水平，一套先進的製程控制和品質保證策略至關重要。數控設備的正確校準及其維護實務對於實現精確度和減少缺陷至關重要。 CAD（電腦輔助設計）和CAM（電腦輔助製造）軟體的結合，可實現精確的模擬並嚴格遵守公差要求。最後，超音波或X射線掃描是無損檢測（NDT）技術，用於檢測零件的缺陷或優異質量，而不會導致成品無法使用。
在加工過程中，使用熱成像和即時振動分析等線上監控系統，已在許多案例中被證明能夠有效防止潛在問題的全面發展。這種監控與材料規格控制以及使用座標測量機 (CMM) 進行尺寸檢測相結合，從而確保生產的零件符合航空航太、汽車和電子市場所要求的極高標準。隨著近年來對精度和可靠性需求的激增，整合這些方法對於銅加工行業保持性能和客戶滿意度至關重要。

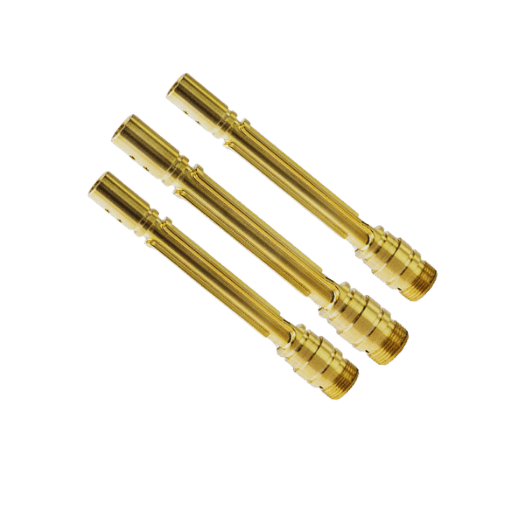

哪些應用程式受益於 CNC加工銅件?
產業槓桿 銅及銅合金
銅在所有金屬和合金中導電性最高，同時還具有優異的強度和耐腐蝕性能，因此在一些關鍵行業中需求量龐大。一些重要的應用領域包括：
- 電子與電氣工程： 對於電線、連接器和組件的製造，必須使用銅，因為它具有有效的電傳導能力。
- 航空航天： 安裝的複雜組件必須確保在惡劣條件下的可靠性。
- 汽車： 電氣系統、熱管理系統和煞車部件。
- 電信： 透過電纜和連接器傳輸訊號。
- 再生能源： 銅用於太陽能電池板、風力渦輪機和相關基礎設施。
這些行業需要的是銅材料，以實現性能和壽命的最佳組合。
探索 電導率和導熱率 在應用程式中
- 接線和電纜： 由於銅是最好的電導體，因此它是家庭、辦公室和工業中最常用的佈線材料。
- 電動機： 馬達中的銅繞組使其更加節能耐用。
- 電力分配：由於銅具有承受高電力負載且損耗相對較小的特點，因此用於變壓器、發電機和電力線。
- 換熱器： 透過利用其高導熱性，銅可以有效地在暖氣、通風、空調 (HVAC) 系統和工業過程中傳遞熱量。
- 電子產品： PCB、散熱器和連接器等需要電氣和熱性能的零件都需要用到銅。
- 汽車系統： 銅廣泛應用於先進車輛中，用於電池連接、車載充電器和引擎部件的熱管理。
- 可再生能源系統： 銅在太陽能電池、太陽能板佈線和風力渦輪機的散熱中發揮著至關重要的作用。
共同 機械加工項目 利用銅
銅製品的一般加工項目包括電氣元件、熱交換器、管道零件、樂器、裝飾裝置和航空航太零件。
|
重點 |
信息 |
|---|---|
|
應用領域 |
電氣、熱力、管道、音樂、裝飾、航空航天 |
|
材料類型 |
純合金 |
|
合金 |
黃銅、青銅、鈹 |
|
產品特性 |
導電、導熱、耐腐蝕 |
|
技術 |
銑削、車削、鑽孔 |
|
面臨的挑戰 |
刀具磨損、熱量、切屑控制 |
|
領域 |
電子、能源、汽車、建築 |

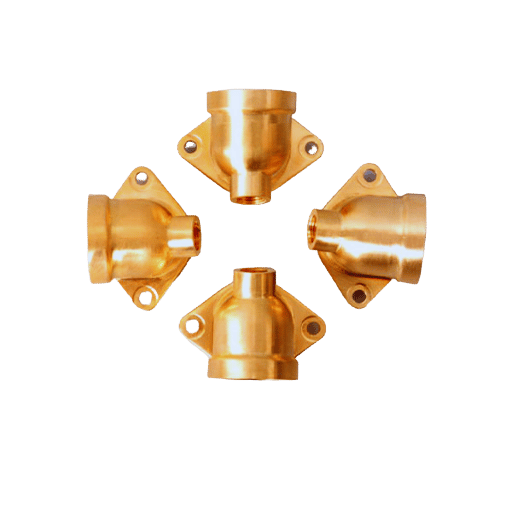

怎麼辦 表面處理 增強 CNC 加工的銅件？
的重要性 CNC加工的表面處理 銅
表面光潔度對於數控加工銅零件至關重要，因為它直接影響其性能、耐用性和功能。我認為，合適的表面光潔度可以最大限度地降低表面粗糙度，從而提高導電性和耐腐蝕性。此外，表面光潔度還能提升零件的美觀度，保護其免受環境侵蝕，從而確保其在各行各業的可靠運作。
實現目標的方法 表面處理
1.拋光
拋光是降低表面粗糙度、獲得光滑反光效果的常用方法之一。一般來說，對於視覺效果較佳、導電性較好的零件，需要進行輕微拋光。
2.電鍍
電鍍會在表面沉積一層薄而均勻的金屬層，以防鏽防磨損的作用。這種方法廣泛應用於暴露在惡劣環境中的銅部件。
3.化學蝕刻
化學蝕刻的作用是形成均勻的啞光效果或去除任何表面污染物，從而為特定的技術應用提供更好的耐用性和最佳性能。
4.鈍化
鈍化處理銅表面，同時形成保護性氧化層，以減少腐蝕危害並延長組件的使用壽命。
5.噴砂
噴砂工藝利用研磨材料清潔表面並使其紋理化，適合塗層或噴漆等後續處理。此技術可確保更佳的附著力，並維持表面品質的一致性。
對...的影響 機加工零件 性能和壽命
先進的表面處理技術在提升機械齒輪的性能和使用壽命方面發揮關鍵作用。最新數據表明，鈍化和噴砂等技術能夠增強零件抵抗惡劣環境（包括氧化和磨損）的能力；而氧化和磨損正是零件性能下降的特徵。研究表明，工業規模的鈍化表面比未經處理的表面耐腐蝕性能高出30%。同樣，噴砂技術可以最大限度地提高塗層的附著力，從而避免塗層過早失效，材料耐久性研究顯示，此效果可降低近25%。這些改進措施，加上最新的分析數據，往往證明，一種適用於工業的維護機械零件完整性的方法需要整合這些技術，從而降低維護成本和停機時間。
常見問題（FAQ）
Q：CNC加工銅有什麼優勢？
答：熱能和電能是銅材料優勢的兩個領域，銅能夠幫助大多數人有效地解決這兩個領域的問題，因此在大多數情況下，使用銅材料是一種優勢。這一點，加上銅材料本身的優勢，使得CNC工具機切割零件的生產更加省力。
Q：最適合 CNC 加工的銅材料是什麼？
答：就CNC加工的標準純銅牌而言，最受歡迎的或許是101銅，這是一種高純度銅。此牌號具有非常好的電氣和熱性能，因此廣泛應用於電子、加熱和冷卻系統。
Q：請給出可在 CNC 中加工的銅等級。
答：有幾種等級的銅材可用於CNC加工腰線，包括101銅、110銅、C110銅（也稱為電解韌銅）和無氧銅。每種等級的銅材都有其獨特的特性，可以滿足不同的CNC加工任務需求。
Q：在 CNC 加工工作中，為什麼我應該選擇一種等級的銅而不是另一種等級的銅？
答：這取決於專案要求，例如與散熱片、電氣和機械性能相關的要求，特別是與材料膨脹和移除的難易程度相關的要求。 EndinX CNC 加工服務提供諮詢和建議，協助您根據具體情況選擇最合適的銅牌號碼。
Q：什麼時候最適合進行 CNC 銅加工？
答：在CNC銅加工中，熱交換器、連接器、電氣元件，或任何其他需要導電性的零件的製造，都需要數控銅機的幫助。然而，它是一種多用途材料，這有助於實現大尺寸應用。
Q：銅CNC加工技術是什麼？
答：CNC車削、銑削和鑽孔是銅CNC加工中其他一些最常用的技術。提升加工性能和銅加工產量的方法包括選擇合適的切削刀具，並根據所用技術微調速度和進給。
Q：使用 CNC 加工銅時可能會遇到哪些困難？
答：由於材料的特性，填補銅加工中的痛點會加劇刀具磨損，並引發顫動。然而，使用不合適的銅切削刀具和調整加工參數可能會導致這些問題。
Q：無氧銅與機械加工用的其他銅有什麼不同？
答：無氧銅雜質含量極少，幾乎不含氧，這是為了改善銅的性能，例如工作壽命、導熱性或導電性。這些特性在某些應用中至關重要，因此這類銅適用於高數控零件加工。
Q：在 CNC 切割過程中，易加工銅有哪些好處？
答：與其他形式的銅不同，易加工銅經過特殊處理，含有少量合金成分，使其加工更順暢、更易於加工。因此，易加工銅對工具的阻力更小，成型效率更高，工具磨損更少，同時又不失其良好的電氣和熱性能。
Q：在開始進行銅 CNC 加工之前我需要了解有關它的具體知識嗎？
答：您應該了解指定任務的具體內容，以及相應的銅牌號碼、加工流程和可能出現的問題。在專業數控加工服務的幫助下，將這些想法付諸實踐，確保您的銅工件不會出現問題，並有效率地完成。
參考資料
1. 採用原子擴散增材製造、數控加工及數控加工技術對銅零件進行尺寸表徵和混合製造
- 作者： Elena Monzón等人
- 發布日期： 2024 年 3 月 1 日
- 概要： 本研究基於將原子擴散增材製造 (ADAM) 與傳統數控加工結合以精製單片銅部件的概念。研究主要集中在 ADAM 製造的零件的尺寸表徵上，這些零件隨後由五軸數控系統進行加工。部分關鍵成果包括不同結構形式的尺寸異常表徵以及表面粗糙度對最終產物的影響。本研究強烈主張對銅部件的尺寸缺陷進行補償以提高其精度。Monzón等人，2024).
2. 銅複合電極的CNC加工
- 主要作者： IA Popan等人
- 出版日期： 2015 年 7 月 1 日
- 概要： 本文描述了由於銅工件固有的柔韌性和黏性，在加工複雜幾何形狀的銅工件時遇到的困難。本研究概述了銅電極的數控加工技術，以實現尺寸精度和適當的表面精加工。研究強調了定製刀具和操作條件對於提高異形電極可加工性的重要性（Popan 等人，2015，153–158).
3. 基於田口法的銅、鋁合金CNC車削製程參數最佳化
- 作者： Ruby Haldar，桑塔努杜阿里
- 日期： 2022 年 4 月 30 日
- 概述： 本文探討了使用田口法優化銅和鋁合金CNC車削參數的最佳方法。主要目標是降低表面粗糙度並優化車削參數：速度、進給率和切削深度。結果表明，田口方法也能以不同的方式提高這兩種材料的加工性能。Haldar & Duari，2022年).
