CNC-Drehen: Grundlagen, Verfahren und Anwendungen erklärt

Präzision, Effizienz und Innovation haben die Fertigungsindustrie revolutioniert, und CNC-Bearbeitung steht dabei im Mittelpunkt. CNC-Drehzentren zeichnen sich seit langem durch hohe Produktivität aus und zählen zu den wichtigsten Fähigkeiten und Technologien der modernen Zerspanung. Doch was leistet CNC und warum ist es für Fertigungsaufgaben unverzichtbar?

Dieser Leitfaden beleuchtet die Grundlagen des CNC-Drehens, seine Funktionsweise, seine Hauptkomponenten und seine Anwendungsmöglichkeiten in der Praxis. Für alle, die mit der Zerspanung nicht vertraut sind oder ihre vorhandenen Grundkenntnisse erweitern möchten, deckt dieser Artikel alle wichtigen Informationen ab – angefangen von der Funktionsweise eines CNC-Drehzentrums über die Vorteile für die Industrie bis hin zum weltweiten Wandel dieser fantastischen Technologie.

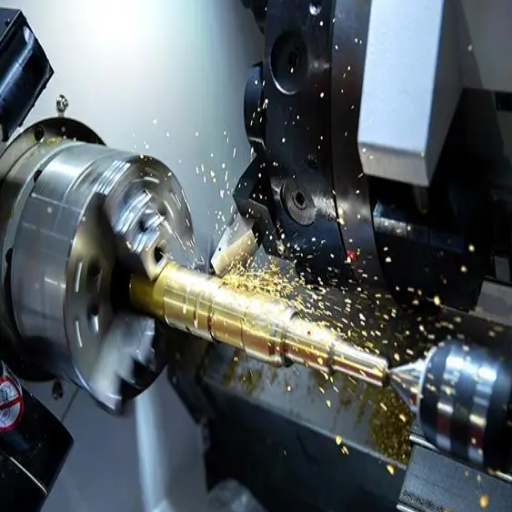

Was ist CNC drehen?

Beim CNC-Drehen dreht eine CNC-Maschine das Werkstück, während das Schneidwerkzeug ihm seine endgültige Form verleiht. Es wird hauptsächlich zur präzisen und gleichmäßigen Herstellung zylindrischer Teile eingesetzt. CNC-Drehmaschinen können nach programmierten Anweisungen sehr schnell komplizierte und präzise Teile herstellen, was sie in den Bereichen Automobil, Luft- und Raumfahrt sowie Elektronik sehr wichtig macht.

Wie funktioniert das CNC-Drehprozess ung?

Beim CNC-Drehen wird das Werkstück auf eine schnell rotierende Spindel gespannt. Ein Schneidwerkzeug bewegt sich programmgesteuert über die Oberfläche des rotierenden Werkstücks, um Material abzutragen und ihm die gewünschte Geometrie zu verleihen. Der gesamte Vorgang wird computergesteuert und führt vorinstallierte Programme aus, um Konsistenz und Genauigkeit zu gewährleisten. Moderne Maschinen verfügen zudem über Mehrachsenbearbeitung, Echtzeitsensoren zur Überwachung und Werkzeugwechselsysteme zur Herstellung komplexer und hochwertiger Teile. Dank fortschrittlicher Technologie können Sie CNC-Drehen nahezu überall durchführen – mit außergewöhnlicher Präzision und äußerst effizientem Wechsel zwischen verschiedenen Materialien wie Metallen, Kunststoffen und Verbundwerkstoffen.

Was sind die Schlüsselkomponenten eines CNC-Drehmaschine?

Jedes Hauptteil der CNC-Drehmaschine besteht aus mehreren Komponenten, die die Bearbeitung präzise und schnell durchführen sollen. Zu den Hauptkomponenten gehören:

• Spindelstock: Der Spindelstock enthält die zentrale Spindel und ihren Antriebsmechanismus. Während der Bearbeitung wird das Werkstück gehalten und mit unterschiedlichen Geschwindigkeiten gedreht.
• Reitstock: Der Reitstock stützt das Werkstück auf der anderen Seite der Spindel, insbesondere bei langen Teilen, um die Stabilität während der Drehbearbeitung zu gewährleisten.
• Spannfutter: Das Spannfutter ist eine wichtige Spannvorrichtung an der Spindel, die das Werkstück präzise hält, damit es entsprechend bearbeitet werden kann.
• Werkzeugrevolver: Werkzeugrevolver halten verschiedene Schneidwerkzeuge und drehen sie dann automatisch, um einen schnellen Werkzeugwechsel während der Bearbeitung zu ermöglichen.
• Bett: Das Bett ist eine schwere, starre Plattform, die allen anderen Maschinenkomponenten strukturellen Halt und Ausrichtung bietet. Dies gewährleistet vibrationsfreies Arbeiten und hohe Präzision.
• Schlitten: Der Schlitten hält die Schneidwerkzeuge und führt sie entlang der angegebenen Achsen (normalerweise X und Z), um die Werkstücke in Form zu schneiden.
• Bedienfeld: Das Bedienfeld dient als Benutzeroberfläche, auf der Bearbeitungsparameter eingegeben werden, um CNC-Programme zu laden und verschiedene Maschinenfunktionen in Echtzeit zu beobachten.
• Kühlmittelsystem: Das System kühlt Schneidflüssigkeiten und versorgt die Maschine mit Schmiermittel. Es reduziert die Wärmeentwicklung während der Bearbeitung, den Werkzeugverschleiß und die Oberflächengüte.
• Späneförderer: Dieser entfernt die bei der Bearbeitung entstehenden Späne und Rückstände, hält so den Arbeitsbereich sauber und ermöglicht eine unterbrechungsfreie Bearbeitung.
• Antriebsmotoren: Diese treiben die Spindeldrehung und andere Bewegungen an, die zum Führen der Schneidwerkzeuge entlang der gewünschten Achsen erforderlich sind.

Zusammen und bei ordnungsgemäßer Funktion verleihen diese Komponenten CNC-Drehmaschinen die Präzision und Effizienz, die für die moderne Fertigung erforderlich sind.

Was ist der Unterschied zwischen Drehen und Fräsen?

Da sich das Werkstück dreht, handelt es sich beim Drehen grundsätzlich um das Entfernen von Material mit einem festen Werkzeug, während beim Fräsen das Entfernen von Material von einem festen Werkstück mit einem rotierenden Werkzeug erfolgt.

Parameter	Drehung	Fräsen
Werkstück	Rotiert	Stationär
Schneidewerkzeug	Stationär	Rotiert
Bewegungsart	Linear	Mehrachsig
Entferntes Material	Zylindrisch	Oberfläche/Form
Werkzeugweg	axial	Complex
Anwendungen	Kreislauf-	Komplexe Formen
Maschinentyp	Drehbank	Fräsen
Wirkungsgrad	Hoch für Runde	vielseitig

Was sind die verschiedenen Arten von CNC drehen Operationen?

• Geraddrehen: Bei diesem Vorgang wird der Durchmesser des Werkstücks von einem Ende zum anderen reduziert, um eine glatte zylindrische Form zu erzeugen.
• Kegeldrehen: Bei diesem Vorgang wird eine konische Form erzeugt, indem der Durchmesser des Werkstücks über seine Länge allmählich variiert wird.
• Planbearbeitung: Dabei wird Material entfernt, um am Ende des Werkstücks eine flache, senkrecht zur Achse stehende Oberfläche zu erzeugen.
• Gewindeschneiden: Dies wird durchgeführt, um mit speziellen Schneidwerkzeugen Innen- oder Außengewinde am Werkstück zu erzeugen.
• Nutvorgang: Beim Nuten wird eine schmale und präzise Nut oder Rille in die Oberfläche des Werkstücks geschnitten.
• Abstechen oder Abtrennen: Bei dieser Methode wird das fertige Teil vom restlichen Werkstück getrennt.
• Bohren: Beim Bohren erfolgt die Bohrung entlang der Werkstückachse mit Hilfe eines stationären oder rotierenden Bohrers auf der CNC-Drehmaschine.

Durch die oben genannten Vorgänge sind CNC-Drehmaschinen in der Lage, eine große Bandbreite an Komponenten präzise und effizient herzustellen.

Was ist Geradeausdrehen?

Das Längsdrehen ist ein grundlegendes Bearbeitungsverfahren auf einer CNC-Drehmaschine. Dabei bewegt sich ein Schneidwerkzeug entlang der Außenfläche eines zylindrischen Werkstücks und trägt kontinuierlich Material ab, um dessen Durchmesser gleichmäßig über die Länge zu reduzieren. Durch diesen Vorgang erhält das Werkstück eine gleichmäßige zylindrische Form mit einheitlichen Abmessungen und Oberflächengüte. Das Längsdrehen wird bei Wellen, Stangen und anderen Teilen eingesetzt, bei denen präzise Längenmaße und Oberflächengüte erforderlich sind.

Was ist Kegeldrehen?

Kegeldrehen ist ein Bearbeitungsverfahren, das auf der Drehmaschine entwickelt wurde, um einem zylindrischen Werkstück eine konische Form zu verleihen. Während der Durchmesser beim Längsdrehen konstant bleibt, nimmt er beim Kegeldrehen entlang der Werkstücklänge entweder kontinuierlich ab oder zu. Dies kann durch Veränderung des Werkzeugwinkels oder der Drehachse erreicht werden. Die Standardverfahren zum Kegeldrehen verwenden den Kreuzschlitten, den Reitstockversatz oder einen Kegeldrehaufsatz. Stifte, Befestigungselemente und Werkzeugmaschinenteile benötigen in der Regel eine konische Geometrie für eine korrekte Passform/Funktion.

Was sind die Arten von Drehwerkzeuge benutzt?

Zu den verschiedenen Arten von Drehwerkzeugen gehören Außendrehwerkzeuge, Bohrstangen, Werkzeuge zum Abstechen, Werkzeuge zum Gewindeschneiden, Bohrer, Anfaswerkzeuge, Plandrehwerkzeuge, Formwerkzeuge, Nutwerkzeuge, Rändelwerkzeuge und Spezialwerkzeuge, je nach Material, Vorgang, Struktur und Vorschubrichtung.

Kategorie	Wichtige Punkte	Details
Material	HSS, Hartmetall, Diamant, CBN	Werkzeugmaterialtypen
Produktion	Drehen, Plandrehen, Gewindeschneiden	Werkzeugfunktionen
Struktur	Einzeln, Geschweißt, Geklemmt	Werkzeugkonstruktion
Vorschubrichtung	Rechts, Links, Runde Nase	Schnittrichtung

Was sind die Anwendungen von CNC drehen?

CNC-Drehmaschinen werden in der Industrie häufig eingesetzt, um zylindrische Bauteile präzise und effizient herzustellen. Zu den Anwendungsgebieten des CNC-Drehens gehören:**

• Automobilindustrie: Hersteller von Motorteilen, Antriebswellen und anderen Präzisionskomponenten.
• Luft- und Raumfahrtindustrie: Hersteller hochpräziser Turbinenkomponenten und Fahrwerke.
• Medizinbranche: Herstellung chirurgischer Instrumente und Implantate mit äußerster Präzision.
• Elektronikindustrie: Hersteller von Steckverbindern, Gehäusen und anderen kleinen, komplizierten Teilen.
  Industrieausrüstung: Hersteller von Buchsen, Kupplungen und Riemenscheiben für Maschinen.

Diese Anwendungen demonstrieren die Fähigkeit des CNC-Drehens, Teile mit unübertroffener Genauigkeit herzustellen, egal ob kleiner oder größerer Art.

Wie ist CNC drehen in verschiedenen Branchen verwendet?

CNC-Drehen wird in verschiedenen Branchen eingesetzt, um Präzision, Effizienz und Konsistenz in Fertigungsprozessen zu optimieren. In der Luft- und Raumfahrtindustrie werden CNC-Drehen eingesetzt, um hochpräzise Teile wie Turbinenschaufeln und Fahrwerke mit höchster Genauigkeit herzustellen. Auch in der Automobilindustrie wird CNC-Drehen eingesetzt, um zuverlässige und leistungsstarke Motorteile, Bremssysteme und Feingetriebe herzustellen. Im medizinischen Bereich wird CNC-Drehen für kundenspezifische Implantate, chirurgische Instrumente und Gerätekomponenten eingesetzt, die strenge Standards für die Patientensicherheit erfüllen. Auch in der Elektronikbranche wird CNC-Drehen zur Herstellung von Mikroteilen wie Steckverbindern und Gehäusen für Hightech-Geräte eingesetzt. Der Industrieausrüstungssektor wiederum besteht aus CNC-gedrehten Komponenten, die langlebig und präzise sind und somit einen effizienten Maschinenbetrieb ermöglichen. Modernes CNC-Drehen mit verbesserter Software und Hochgeschwindigkeitswerkzeugen sorgt in diesen Branchen weiterhin für Innovation und hochwertige Produktionsabläufe.

Was sind Standard CNC gedreht Produkte?

Diese CNC-Drehteile sind dank der Vielseitigkeit und Präzision des CNC-Drehens alltäglich und in verschiedenen Branchen erhältlich. Zu diesen Teilen gehören Wellen, Buchsen, Kupplungen und Befestigungselemente für mechanische Systeme. Weitere Beispiele sind maßgeschneiderte Hydraulikarmaturen, Gewindestangen und Präzisionsschrauben für die Automobil- und Luftfahrtindustrie. Die Elektronikindustrie benötigt CNC-Drehteile, darunter Steckverbinder, Abstandshalter und komplexe Gehäuse für ihre Hightech-Instrumente. CNC-Drehprodukte kommen in medizinischen Geräten zum Einsatz, darunter chirurgische Implantate, Schrauben und Komponenten für Diagnosegeräte. Die Nachfrage nach diesen maschinell bearbeiteten Teilen steigt, da industrielle Anwendungen höchste Präzisionsfertigung erfordern.

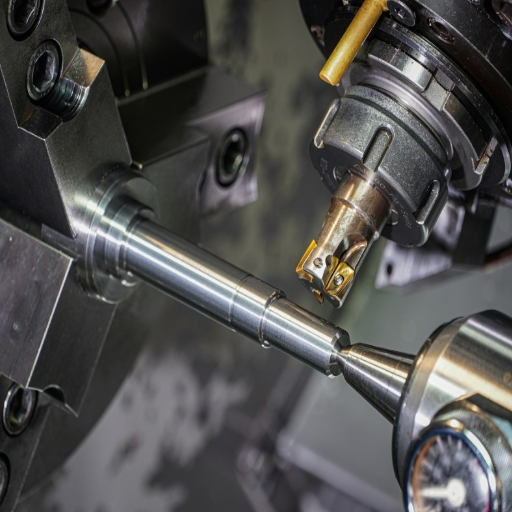

Wie funktioniert das CNC drehen Unterscheidet sich der Prozess von herkömmlichen Methoden?

CNC-Drehen unterscheidet sich von manuellen Verfahren durch hohe Präzision, Automatisierung und Effizienz. Im Gegensatz zur manuellen Bearbeitung werden beim CNC-Drehen computergesteuerte Drehmaschinen eingesetzt, um Materialien mit konstanter Genauigkeit und Wiederholgenauigkeit zu formen. Beim CNC-Drehen entfällt der Bedarf an ständigen manuellen Eingriffen, was menschliche Fehler und Produktionsausfälle reduziert. Darüber hinaus ermöglicht CNC-Drehen die Herstellung komplexer und detaillierter Designs, die mit konventionellen Methoden nur schwer realisierbar wären, und ist somit ein Vorteil für die Anforderungen der modernen Industrie.

Was sind die Vorteile von CNC drehen über manuelles Drehen?

• Genauigkeit und Präzision – Computergestützte Anweisungen steuern CNC-Drehmaschinen und verbessern die Maßgenauigkeit und Wiederholgenauigkeit deutlich. Dadurch werden Maßabweichungen minimiert und Inkonsistenzen zwischen mehreren Teilen ausgeschlossen.
• Höhere Produktionsgeschwindigkeit – CNC-Drehen ermöglicht durch Automatisierung eine kürzere Fertigungszeit im Vergleich zum manuellen Drehen. Dies ist ein Vorteil für Hersteller mit sehr knappen Fristen oder Massenproduktion.
• Fähigkeit für komplexe Designs – CNC-Drehen bietet auch Flexibilität für hochentwickelte und detaillierte Designs, die praktisch ohne manuelle Eingriffe durchgeführt werden können – der Prozess, ob kompliziert oder relativ einfach, wird sogar durch Software unterstützt.
• Weniger menschliche Fehler: CNC-Drehen reduziert auch Fehler aufgrund menschlicher Ermüdung oder Fehlkalkulationen, da manuelle Vorgänge entfallen. Dies verbessert die Gesamtproduktqualität und minimiert somit den Materialverlust.

Kostengünstig – Eine CNC-Maschine ist zwar mit höheren Anschaffungskosten verbunden, benötigt jedoch weniger Überwachung und ist effizienter. Niedrigere Arbeitskosten und eine höhere Produktionsproduktivität sind langfristig der Rentabilitätsfaktor.

Wie funktioniert CNC drehen Präzision verbessern?

Da CNC-Drehen extrem präzise Werkzeugbewegungen erfordert, erhöht es die Präzision in der Fertigung. CNC-Maschinen arbeiten mit extrem präzisen Konstruktionstoleranzen, präziser Programmierung und hochwertigsten Sensoren. So gewährleisten sie die Konsistenz jedes einzelnen Teils, auch wenn Tausende gefertigt werden. Ein weiterer Faktor, der die Genauigkeit erhöht, ist die Echtzeitüberwachung und -anpassung, die hilft, Veränderungen im Werkzeugverschleiß oder Materialabweichungen auszugleichen. Diese Kontrolle stellt sicher, dass die gefertigten Komponenten komplex und kompliziert sind, minimale menschliche Fehler aufweisen und den engen Toleranzstandards der Luft- und Raumfahrt-, Automobil- und Medizinindustrie entsprechen.

Referenzquellen

1. „Optimierung mehrerer Leistungsmerkmale für das CNC-Drehen von Inconel 718 mithilfe des Taguchi-Grey-Relationalansatzes und der Varianzanalyse“ (Zhujani et al., 2024)

Die wichtigsten Ergebnisse:

• Zur Optimierung des Drehprozesses der Inconel 718-Legierung wurde die auf Taguchi basierende Methode des mehrzieligen Grey-Relational-Approach (GRA) verwendet.
• Als optimale Schnittparameter erwiesen sich eine Schnittgeschwindigkeit von 100 m/min, eine Schnitttiefe von 0.4 mm, ein Vorschub von 0.051 mm/U und ein Werkzeugspitzenradius von 0.4 mm.
• Dies führte zu minimaler Oberflächenrauheit, Werkzeugverschleiß, Schnittzeit und maximaler Materialabtragsrate.

Methodik:

• Mit dem experimentellen Design Taguchi L9(34) wurden verschiedene Kombinationen aus Schnittgeschwindigkeit, Vorschub, Schnitttiefe und Eckenradius getestet.
• GRA wurde verwendet, um mehrere Antwortmerkmale in einer einzigen Grau-Relationsnote zu kombinieren.
• Mittels ANOVA wurde die Signifikanz jedes Parameters für die Antworten ermittelt.

2. „Faltende neuronale Netze zur Klassifizierung von Rohsignalen bei der Überwachung von CNC-Drehprozessen“ (Stathatos et al., 2024)

Die wichtigsten Ergebnisse:

• Es wurde eine neuartige 1D-Architektur für faltende neuronale Netzwerke entwickelt, um aus Rohsensorsignalen (Vibrationen, Motordrehzahlen und Drehmomente) autonom Merkmale zu extrahieren und so eine Echtzeit-Qualitätsvorhersage beim CNC-Drehen zu ermöglichen.
• Das Modell erreichte durchschnittliche F1-Werte über 0.97 bei der Vorhersage der Oberflächenrauheit, der Rautiefe und der Durchmesserabweichung.
• Das Modell war robust und konnte zwischen Schneide- und Nicht-Schneidphasen unterscheiden.

Methodik:

• Die Experimente waren darauf ausgelegt, durch Variation von Vorschub, Schnittgeschwindigkeit und Schnitttiefe eine Variabilität der Qualitätsmaßstäbe zu bewirken.
• Um den Datensatz zu erweitern und den Betrieb des Modells über den gesamten Prozess hinweg zu ermöglichen, wurde eine gleitende Fenstertechnik verwendet.
• Das Basismodell wurde mittels k-facher Kreuzvalidierung evaluiert.

3. „Implementierung metaheuristischer Algorithmen von Grey Wolf, Multi-Verse und Ant Lion zur Optimierung der Bearbeitbarkeit beim Trocken-CNC-Drehen von geglühtem und gehärtetem UNIMAX®-Werkzeugstahl“ (Fountas et al., 2024)

Die wichtigsten Ergebnisse:

• Drei moderne metaheuristische Algorithmen (Grauwolf, Multiversum und Ameisenlöwe) wurden verwendet, um die Bearbeitbarkeit des trockenen CNC-Drehens von geglühtem und gehärtetem UNIMAX®-Werkzeugstahl zu optimieren.
• Die Algorithmen lieferten vorteilhafte Pareto-optimale Lösungen zur Minimierung der Hauptschnittkraft und der Oberflächenrauheit.
• Regressionsmodelle erreichten eine hohe Korrelation zwischen Eingabevariablen und Optimierungsreaktionen.

Methodik:

• Mithilfe der Response-Surface-Methode wurde ein Versuchsdesign mit 20 Basisläufen, acht Würfelpunkten, vier Mittelpunkten, sechs Achsenpunkten und zwei Mittelpunkten in axialer Richtung erstellt.
• Zur statistischen Analyse wurden ANOVA- und Normalwahrscheinlichkeitsdiagramme verwendet.
• Die Regressionsmodelle wurden als Zielfunktionen für die mehrzieligen Optimierungsalgorithmen verwendet.

4.Top-Anbieter von CNC-Drehdienstleistungen in China

Häufig gestellte Fragen (FAQs)

F: Was ist eine CNC-Drehmaschine?

A: Eine CNC-Drehmaschine ist eine CNC-Maschine, die mithilfe computergestützter numerischer Steuerung (CNC) den Prozess des Drehens eines Werkstücks gegen ein Schneidwerkzeug zur Herstellung zylindrischer Teile automatisiert. Dieser Prozess wird oft als Drehbearbeitung bezeichnet.

F: Was sind die Hauptunterschiede zwischen CNC-Drehen und CNC-Fräsen?

A: Der Hauptunterschied zwischen CNC-Drehen und CNC-Fräsen liegt in der Bewegung von Werkstück und Werkzeug. Beim CNC-Drehen rotiert das Werkstück, während das Schneidwerkzeug stationär bleibt. Beim CNC-Fräsen hingegen rotiert das Werkzeug und das Werkstück wird bewegt. Dies führt zu unterschiedlichen Anwendungen und Teilegeometrien.

F: Was sind die Vorteile des CNC-Drehens?

A: CNC-Drehen bietet hohe Präzision, verbesserte Wiederholgenauigkeit, verkürzte Produktionszeiten und die Möglichkeit, komplexe Geometrien aus verschiedenen Materialien herzustellen. Es ist zudem eine kostengünstige Lösung für die Herstellung großer Mengen zylindrischer Teile.

F: Welche Materialien können beim CNC-Drehen verwendet werden?

A: Zu den CNC-Drehmaterialien gehören üblicherweise Metalle wie Aluminium, Messing, Stahl und Titan sowie Kunststoffe und Verbundwerkstoffe. Die Materialwahl hängt oft vom spezifischen Anwendungsbereich und den gewünschten Eigenschaften des fertigen Teils ab.

F: Worin unterscheidet sich ein Drehzentrum von einer CNC-Drehmaschine?

A: Ein Drehzentrum ist in der Regel eine moderne CNC-Drehmaschine mit zusätzlichen Funktionen wie angetriebenen Werkzeugen und Mehrachsenfunktionen. CNC-Drehmaschinen oder Drehzentren sind in erster Linie für Dreharbeiten konzipiert, während Drehzentren Dreh- und Fräsarbeiten durchführen können.

F: Wie hoch ist die Drehgeschwindigkeit beim CNC-Drehen?

A: Die Drehgeschwindigkeit bei CNC-Drehungen bezieht sich auf die Rotationsgeschwindigkeit des bearbeiteten Werkstücks. Sie wird üblicherweise in Umdrehungen pro Minute (U/min) gemessen und ist entscheidend für die Optimierung der Schneidleistung und der Werkzeugstandzeit beim Drehen.

F: Kann CNC-Drehen für vertikale Drehvorgänge verwendet werden?

A: CNC-Drehen kann mit vertikalen CNC-Drehzentren durchgeführt werden, die das Werkstück vertikal positionieren. Diese Anordnung kann für größere Teile oder spezielle Anwendungen vorteilhaft sein, bei denen die Schwerkraft die Bearbeitung unterstützen kann.

F: Was sind einige gängige CNC-Drehvorgänge?

A: Zu den üblichen CNC-Drehbearbeitungen gehören Plandrehen, Drehen, Gewindeschneiden und Bohren. Jede Bearbeitung erzeugt unterschiedliche Geometrien und Oberflächengüten am Werkstück.

F: Was ist der Unterschied zwischen CNC-Drehen und Drehdienstleistungen?

A: CNC-Drehen bezieht sich speziell auf den automatisierten Prozess der Teilebearbeitung mit einer CNC-Drehmaschine, während Drehdienstleistungen ein breiteres Spektrum an Angeboten umfassen, darunter manuelles Drehen, CNC-Drehen und andere Bearbeitungsdienstleistungen, die von Herstellern angeboten werden.

F: Wie ergänzen sich CNC-Drehen und CNC-Fräsen?

A: CNC-Drehen und -Fräsen ergänzen sich gegenseitig und ermöglichen Herstellern die Herstellung komplexer Teile mit vielfältigen Funktionen. Während sich CNC-Drehen ideal für zylindrische Formen eignet, lassen sich mit CNC-Fräsen flache Oberflächen und komplexe Designs erzeugen. Beide Verfahren sind daher für die moderne Zerspanung unverzichtbar.
